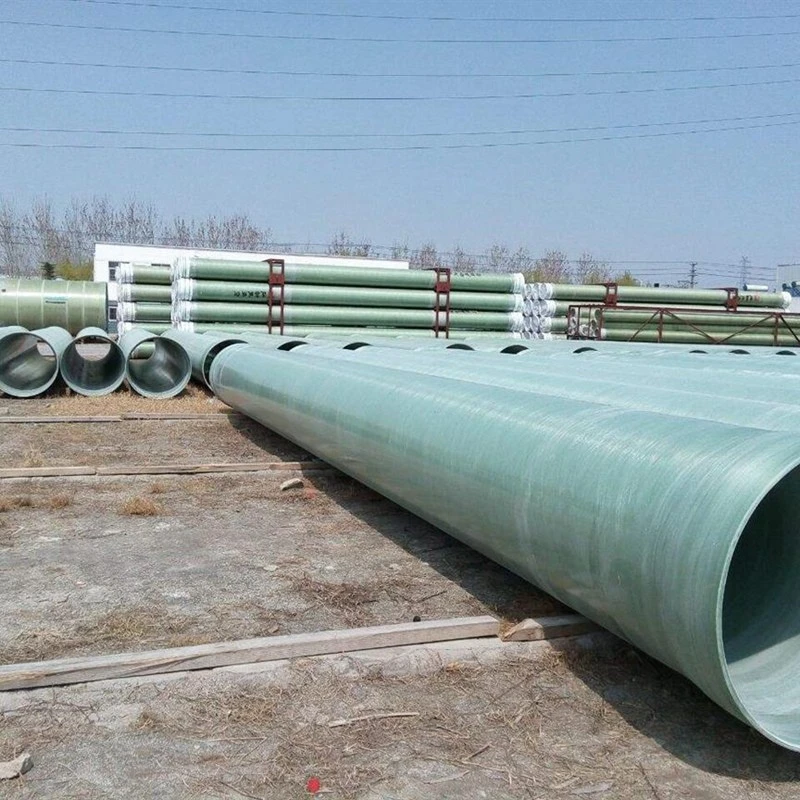

צינור הולכת מים GFRP בקוטר גדול הוא צינור פולימרי מחוזק בסיבי זכוכית להולכת מים עירונית, הובלת מים גולמיים, רשתות השקיה ומערכות מים תעשייתיות. דופן הצינור משלב חיזוק סיבי זכוכית עם מטריצת שרף תרמוסטית. קוטר, מבנה הקיר, דירוג הלחץ, קשיחות הטבעת ותצורת המפרק מוגדרים בהתאם לדרישות הידראוליות ולתנאי ההתקנה. ניתן להעריך מידות מותאמות אישית ותצורות צינורות מול שרטוטי פרויקט ויכולת ייצור מאושרת.
יתרונות מוצר מרכזיים
עמידות בפני קורוזיה:מבנה מרוכב עמיד בפני קורוזיה בסביבות שירות מים מתאימות. בחירת שרף תלויה בכימיה של המים ובטמפרטורת הפעולה.
ביצועים מבניים:בניית הצינור נבחרת על פי דרישות הלחץ הפנימי והטעינה החיצונית. דירוג הלחץ וקשיחות הטבעת מוערכים בנפרד.
יעילות הידראולית:משטח פנימי חלק תומך בזרימת מים. עיצוב הידראולי אחראי לקוטר פנימי, קצב זרימה, מהירות ואובדן ראש.
יעילות טיפול:לצינור GFRP יש משקל נמוך יחסית לחומרי צינור קונבנציונליים רבים, התומכים בהובלה, הרמה ותכנון טיפול באתר.
יישומים
הולכת מים עירונית:צינורות ראשיים המחברים בין מקורות מים, מתקני טיפול, תחנות שאיבה ומאגרי אגירה.
הובלת מים גולמיים:קווי צריכת והעברת מים המקשרים בין נקודות איסוף למתקני טיפול.
רשתות השקיה:רשתות קוטר גדולות המספקות מערכות הפצה חקלאיות ותשתיות השקיה.
מערכות מים תעשייתיות:מי קירור, מי תהליך וקווי מים לשירותים, בכפוף לתאימות שרף ולתנאי הפעלה.
מתקני טיפול במים:צינורות מחוברים המשרתים יחידות טיפול, מאגרים ומתקני שאיבה.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
צינור הולכת מים GFRP |
|
תִגבּוֹרֶת |
סיבי זכוכית |
|
שרף מטריקס |
שרף חום |
|
קוֹטֶר |
300 עד 1,500 מ"מ |
|
עובי קיר |
5 עד 18 מ"מ |
|
לחץ עבודה |
עד 2.5 MPa |
|
טמפרטורת הפעלה |
עד 80 מעלות או 100 מעלות |
|
קשיחות טבעת |
SN2500, SN5000, SN10000 |
|
אורך סטנדרטי |
6 מ' או 12 מ' |
|
אפשרויות משותפות |
מצמד, מסוג שקע או מאוגן |
|
סיום תצורה |
קצה רגיל או חיבור מוגדר |
|
בְּדִיקָה |
בדיקת ביצועים ממדית ומצוינת |
|
תיעוד |
גיליון נתונים טכני ורישומי בדיקה |
אפשרויות התאמה אישית
מידות צינור:
ציין קוטר נומינלי, קוטר פנימי נדרש, עובי דופן ואורך חתך לפי חישובים הידראוליים ושרטוטי התקנה.
לחץ ונוקשות:
הבחירה מתייחסת ללחץ עבודה, לחץ נחשול, עומק קבורה, מפלס מי תהום, תמיכת קרקע ועומסים חיצוניים.
מערכת שרף:
בחירת שרף עוקבת אחר כימיית המים, הטמפרטורה ודרישות השירות. פרויקטים של מים לשתייה דורשים אישור של אישורי חומר רלוונטיים.
אביזרים וחיבורים:
ניתן לציין כיפופים, טי, מפחיתים, מתאמי אוגן וצימודים על פי שרטוטי הפרויקט ויכולת ייצור מאושרת.
עיצוב וחיבור צינורות
מפרקי צימוד:צימודים עם רכיבי איטום תואמים מחברים חלקי צינור. הבחירה לוקחת בחשבון את לחץ ההפעלה, היישור, הסטייה הזוויתית המותרת ותנאי ההתקנה.
חיבורי אוגן:קצוות אוגנים מתממשקים עם שסתומים, משאבות, מיכלים וציוד אחר. מידות האוגן, דפוסי הקידוח ודירוגי הלחץ חייבים להתאים לרכיבי ההזדווגות.
שילוב צינור:עיקולים, ענפים, מצמצמים ותומכים דורשים תכנון הידראולי ומבני מתואם. פרטי ריסון דחף ועיגון פועלים לפי השרטוטים ההנדסיים המאושרים.
ייצור ובקרת איכות
בקרת חומרים:סיבי זכוכית, סוג שרף ורכיבי חומר מוגדרים נבדקים מול דרישות המוצר המאושרות.
בקרת תהליך:תהליך העיצוב הרלוונטי שולט על סידור החיזוק, בניית הקירות ועקביות הממדים.
בדיקת מימד:קוטר, עובי דופן, אורך חתך וגיאומטריית קצה נבדקים מול סובלנות שצוינו.
בדיקת ביצועים:לחץ הידרוסטטי, קשיחות הטבעת, אטימות המפרק ובדיקות אחרות נבחרות בהתאם לתקן הרלוונטי ולתוכנית הבדיקה המוסכמת.
יכולת מעקב:רישומי זיהוי ובדיקה של המוצר מקשרים את קטעי הצינור שסופקו לתיעוד הייצור הרלוונטי.
תקנים ותיעוד טכני
תקנים ודרישות בדיקה ישימים מאושרים בהתאם למפרטי הצינור ודרישות הפרויקט שנבחרו.
הרשומות מזהות את המוצר הנבדק, שיטת הבדיקה, קריטריוני הקבלה והתוצאות.
תעודות תאגיד ישימות, אישורי מוצרים ומסמכי תאימות של מי שתייה צריכים להתאים למצב האישור בפועל וליישום המיועד.
חבילת המסמכים המוסכמת עשויה לכלול דפי נתונים, שרטוטים, מפרטי חומרים, תוכניות בדיקה ודוחות בדיקה ישימים.
רשימת בדיקות לבחירת פרויקט
נתונים הידראוליים:ספק זרימת עיצוב, קוטר נדרש, לחץ עבודה, לחץ נחשול וטמפרטורת פעולה.
תנאי התקנה:ציין מתקן קבור או מעל קרקע, עומק קבורה, תנאי קרקע, מפלס מי התהום, עומסי תנועה וסידורי תמיכה.
מאפייני מים:זהה את המדיום המועבר, התנאים הכימיים הרלוונטיים ודרישות המים לשתייה במידת הצורך.
פרטי חיבור:ספק העדפות מפרקים, מידות ממשק, דרישות התאמה וחיבורים לקטעי צינור או ציוד קיימים.
כמויות הפרויקט:ציינו את אורך הצינור הכולל, אורכי קטעים, כמויות התאמה, יעד ולוח זמנים אספקה נדרש.
אריזה ומשלוח
הגנת צינור:
קצוות הצינור ומשטחי האיטום מוגנים במהלך הטיפול וההובלה על פי מפרט האריזה המוסכם.
סידורי טעינה:
שיטות הרמה, מרווחי תמיכה, ערימה וציוד פריקה מתואמים עם מידות הצינור ודרישות הטיפול.
תכנון תחבורה:
אורך המקטע, קוטר הצינור, שיטת המשלוח, הגבלות המסלול ויכולת הטיפול ביעד נבדקים לפני המשלוח.
מסמכי משלוח:
חבילת המשלוח המוסכמת עשויה לכלול רשימות אריזה, רישומי זיהוי מוצר, מסמכי בדיקה ותעודות רלוונטיות.
