תיאור

פרמטרים טכניים

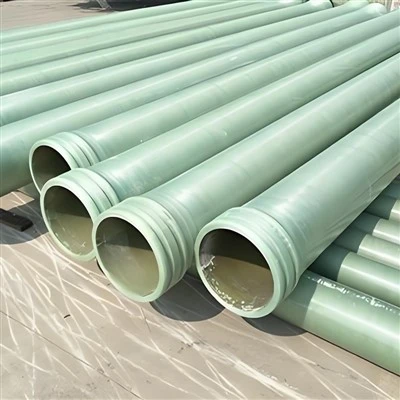

מציע חלופה אמינה ועמידה בפני קורוזיה לצנרת מתכת מסורתית בסביבות אגרסיביות, FRP Chemical Process Pipe מעביר כימיקלים תואמים, נוזלי תהליך ושפכים תעשייתיים במתקני עיבוד וטיפול כימיים. חיזוק סיבי זכוכית מספק חוזק מבני, בעוד שמטריצת השרף ומחסום הקורוזיה הפנימי נבחרים בהתאם להרכב הנוזל ותנאי הפעולה.
ניתן לציין מידות צנרת, בניית חומר ופרטי חיבור בהתאם לדרישות הפרויקט. הבחירה לוקחת בחשבון תאימות כימית, לחץ עיצובי, טמפרטורת הפעלה, עומסים חיצוניים ותנאי התקנה.

יתרונות מוצר מרכזיים

עמידות כימית:בחירת שרף ובניית מחסום קורוזיה מותאמות לריכוז הכימי, לטמפרטורה ולתנאי השירות הנדרשים.

ביצועים מבניים:בניית למינציה מוגדרת בהתאם לדרישות הלחץ, מידות הצינור ועומסים מכניים ישימים.

שילוב מערכת צנרת:ניתן להגדיר חלקי צינור, אוגנים ואביזרים תואמים כך שיתאימו לפריסות המערכת ולמידות החיבור.

תצורה ספציפית לפרויקט:ניתן לבדוק קוטר, מבנה קיר, אורך צינור ופרטי חיבור מול שרטוטים הנדסיים ויכולות ייצור מאושרות.

מפרט טכני

פָּרָמֶטֶר	מפרט עזר
סוג מוצר	צינור שרף טרמוסיסט מחוזק בסיבי זכוכית
קוטר נומינלי	DN 50 עד DN 3000 מ"מ
עובי קיר	4 עד 25 מ"מ
שיעור לחץ	0.6 עד 1.6 MPa
טמפרטורת עיצוב	מינוס 40 עד 120 מעלות צלזיוס
אורך צינור התייחסות	6 m
תִגבּוֹרֶת	סיבי זכוכית
מערכת שרף	פוליאסטר וויניל אסטר
אפשרויות חיבור	שקע אוגן עם דבק ותחת
אביזרי	מרפקים, טי, מפחיתים ורכיבי אוגן
התאמה אישית	קוטר, בניית קיר, אורך ותצורת חיבור

תאימות כימית ובחירת חומרים

01/

מערכת שרף:ניתן לשקול שרפי פוליאסטר וויניל אסטר בהתאם למדיום הכימי, הריכוז, הטמפרטורה ונתוני התאימות הזמינים.

02/

מחסום קורוזיה:מבנה המחסום הפנימי מוגדר בהתאם לחשיפה לכימיקלים ולדרישות התפעול. החומר והעובי של המחסום חייבים להתאים לתנאי השירות המיועדים.

03/

תנאי הפעלה:הערכת החומר דורשת את השם הכימי, הריכוז, הזיהומים, טמפרטורת ההפעלה הרגילה וטמפרטורת התכנון המקסימלית. יש לספק גם תנאי לחץ וריק בתכנון היכן שניתן.

04/

אימות חומר:יש לבחון את מערכת השרף המוצעת ואת מבנה הלמינציה מול נתוני עמידות כימיקלים מתועדים לפני אישור המפרט הסופי.

יישומים תעשייתיים

עיבוד כימי:קווי העברה לפתרונות כימיים תואמים ונוזלי תהליך במתקנים כימיים תעשייתיים.

טיפול בשפכים:צנרת לאיסוף וטיפול בשפכים תעשייתיים בכפוף להערכת תאימות נוזלים.

מערכות מים תעשייתיות:קווי מחזור וטיפול במים תהליכים שבהם מבנה הצינור שנבחר עומד בדרישות המערכת.

העברה כימית:צנרת בין מיכלי אחסון תואמים, ציוד עיבוד ונקודות העברה, עם חיבורים מותאמים לפריסת המערכת.

אפשרויות ייצור בהתאמה אישית

מידות צינור:

ניתן לציין קוטר, עובי דופן ואורך צינור על פי שרטוטים הנדסיים ויכולות ייצור מאושרות.

בניית חומר:

סוג שרף, מחסום קורוזיה ומבנה חיזוק נבחרים על פי חשיפה כימית ודרישות מבניות.

תנאי עיצוב:

לחץ, טמפרטורה, עומסים חיצוניים ותנאי התקנה נבדקים בעת קביעת מבנה הצינור הנדרש.

דרישות טכניות:

ניתן להגדיר סובלנות ממדים, פרטי חיבור, דרישות בדיקה ומפרטי פרויקט ישימים לפני הייצור.

חיבורים ורכיבי מערכת צנרת

תצורת משותף:ניתן להעריך את חיבורי השקע ושקעים המלוכדים בדבק אוגן בהתאם למערכת הצנרת שנבחרה ולתהליכי הייצור הזמינים.

אביזרי:ניתן להגדיר מרפקים, טי, מפחיתים וחלקים מאוגנים כך שיתאימו לפריסת הצנרת ולמידות הנדרשות.

תאימות ממשק:יש לאשר קידוח אוגן, מידות התאמה, דרישות האטם וכיוון החיבור לפני הייצור כדי לתמוך באינטגרציה של המערכת.

בקרת איכות ותיעוד טכני

אימות חומר:

מפרטי החומר ורישומי האצווה הזמינים נבדקים מול דרישות מאושרות.

בדיקת מימד:

המחאות הרלוונטיות מכסות קוטר צינור, עובי דופן, אורך וממדי חיבור.

בדיקת תהליך:

ניתן לכלול אימות אשפרה, בדיקות קשיות ובדיקות למינציה בהתאם לתהליך הייצור ולתוכנית הבדיקה.

רישומי בדיקה:

ניתן לציין דוחות מימדים, מסמכים מהותיים ורישומי בדיקת לחץ בהתאם לדרישות האיכות המוסכמות ונהלי הבדיקה הישימים.

שאלות נפוצות

ש: אילו כימיקלים יכולים להעביר צינור תהליך כימי FRP?

ת: ההתאמה תלויה בהרכב כימי, ריכוז, טמפרטורה ותאימות שרף. ספק את מדיום התהליך ותנאי ההפעלה להערכת החומר.

ש: אילו דירוגי לחץ וטמפרטורה זמינים?

ת: הדירוגים תלויים במידות הצינור, בניית למינציה, מערכת שרף ותצורת המפרק. יש לאשר ערכים סופיים עבור תנאי ההפעלה שצוינו.

ש: האם ניתן להתאים מידות וחיבורים של צינורות?

ת: ניתן לבדוק קוטר, אורך, בניית קיר ופרטי חיבור מול שרטוטי הפרויקט ויכולות ייצור מאושרות.

ש: האם ניתן לכלול אביזרים עם הזמנת הצינור?

ת: ניתן להעריך מרפקים, טי, מפחיתים ורכיבי אוגן תואמים על פי פריסת הצנרת וטווח המוצרים המאושר.

ש: איזה מידע נדרש להצעת מחיר?

ת: ספק את המדיום הכימי, הריכוז, תנאי הפעולה, הקוטר, לחץ התכנון, הטמפרטורה, הכמות, פרטי החיבור והמפרטים הרלוונטיים. קבצים מועילים כגון Isometrics, P&ID או רישומי פריסה עוזרים להגדיר את היקף הפרויקט ביעילות.
