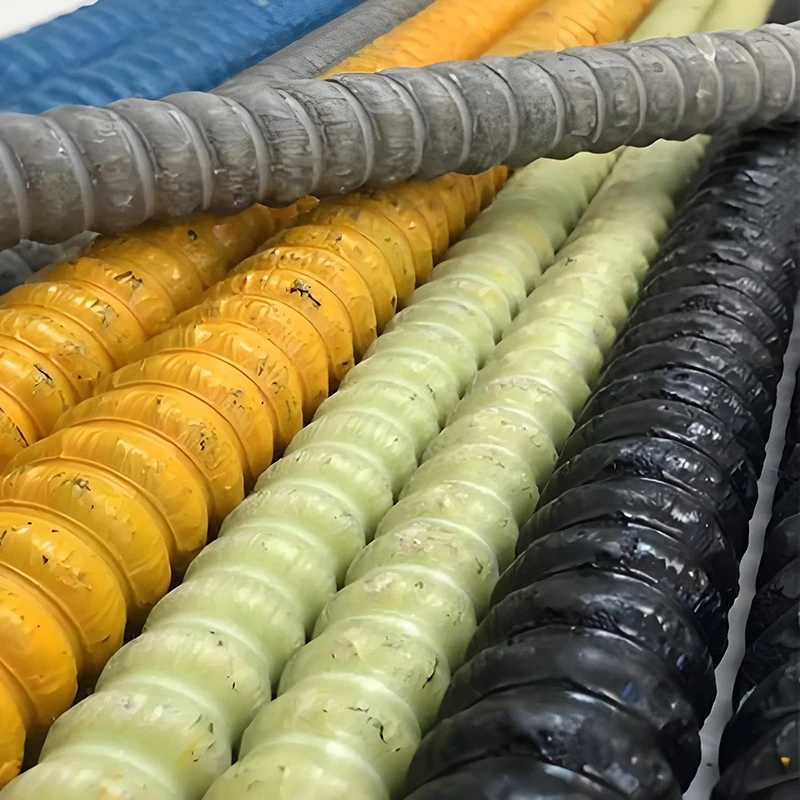

מוט חיזוק GFRP מוצק 12 מ"מ הוא מוט פולימרי מחוזק בסיבי זכוכית לחיזוק בטון בבנייה טרומית, בתשתיות ובסביבות חשופות ללחות. החלק המרוכב המוצק שלו משלב סיבי זכוכית עם מטריצת שרף פולימרי כדי לספק חיזוק מתיחה לא מתכתי. הקוטר הנומינלי של 12 מ"מ תומך בתכנון חיזוק ספציפי לפרויקט. ניתן לציין את אורך המוט, פרופיל פני השטח, מערכת החומר והמאפיינים המכניים בהתאם לשרטוטים הנדסיים ולדרישות הפרויקט הרלוונטיות.
יתרונות מוצר מרכזיים
עמידות בפני קורוזיה
החומר המרוכב אינו מחליד כמו פלדה. ניתן לשקול אותו עבור מבני בטון החשופים ללחות ולכלורידים, בכפוף למערכת השרף המצוינת ולדרישות הפרויקט.
ביצועים לא מתכתיים
GFRP אינו מוליך חשמלית ואינו מגנטי בתנאים רגילים. מאפיינים אלה הופכים אותו לרלוונטי ליישומים הדורשים בידוד חשמלי או הפרעות מגנטיות מופחתות.
טיפול קל משקל
מוטות GFRP בדרך כלל שוקלים פחות מחיזוק פלדה בקוטר נומינלי דומה. יש לאשר משקל יחידה בפועל עבור תכנון הובלה, חישובי צרור וטיפול באתר.
בקרת מימדים
קוטר, אורך מוט ופרופיל פני השטח שצוינו תומכים בחיזוק מיקום ובדיקה מול שרטוטים מאושרים. יש להסכים על סובלנות ייצור לפני הייצור.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
מוט חיזוק GFRP מוצק |
|
קוטר נומינלי |
12 mm |
|
שטח חתך תיאורטי |
113.10 מ"מ |
|
חתך |
מעגלי מוצק |
|
סיבי חיזוק |
E-Glass Fiber |
|
חומר מטריקס |
ויניל אסתר שרף |
|
פרופיל משטח |
מצופה בחול ועטוף בסליל |
|
טופס אספקה |
בר ישר |
|
אורך בר |
6 מטר אורך סטנדרטי |
|
חוזק מתיחה |
1100 MPa |
|
מודול מתיחה |
45 GPa |
|
מתח מתיחה אולטימטיבי |
2.2% |
|
סובלנות מימדית |
פלוס מינוס 0.25 מ"מ |
|
אורך בר מותאם אישית |
חתוך אורכים מ-3 מטר עד 12 מטר |
|
פרופיל משטח מותאם אישית |
מצופה בחול, מצולע או עטוף בספירלה |
|
אפשרויות שרף |
ויניל אסטר או שרף אפוקסי |
|
טווח קוטר |
8 מ"מ עד 32 מ"מ זמין על פי בקשה |
יישומים
רכיבי בטון טרומיים
עבור לוחות טרומיים ואלמנטים בטון אחרים הדורשים חיזוק לא מתכתי עם מידות ודרישות מיקום מוגדרות.
בניית תשתיות
עבור יישומי תשתית נבחרים שבהם עמידות בפני קורוזיה חיזוק מהווה חלק מקריטריוני התכנון המבניים.
חשיפה ללחות וכלוריד
להערכות הנדסיות הכוללות לחות חוזרת, מלחי הסרת הקרח או סביבות נושאות כלוריד. בחירת החומר צריכה לקחת בחשבון את תנאי החשיפה ודרישות העמידות הספציפיות לפרויקט.
מבנים רגישים לחשמל
עבור יישומי בטון שבהם נדרש חיזוק לא מוליך, לא מגנטי על ידי תכנון הפרויקט.
אפשרויות התאמה אישית
אורך בר
ציין את אורך החיתוך הנדרש, סובלנות לאורך וכמות. יש לאשר את כדאיות הייצור לפני אישור ההזמנה.
פרופיל משטח
בחר את תצורת השטח הנדרשת בהתאם לשרטוטי הפרויקט ודרישות החיבור. נתוני ביצועי אג"ח רלוונטיים צריכים להתאים לפרופיל הסרגל שצוין.
מערכת חומרים
ציין דרישות סיבי זכוכית ושרף בהתאם למאפיינים המכניים הנדרשים, תנאי החשיפה והמפרט הטכני.
הפקה מבוססת פרויקטים
ניתן לבדוק דרישות מותאמות אישית מול שרטוטים, סובלנות ממדים, קריטריוני בדיקה ומפרטי חומר מאושרים לפני תחילת הייצור.
ייצור ובקרת איכות
בקרת חומרי גלם
יש לבדוק מפרטי סיבי זכוכית ושרף מול דרישות חומר מאושרות כדי לשמור על עקביות במערכת המרוכבת.
בדיקת מימד
יש להעריך קוטר, אורך חתך, ישרות ופרופיל פני השטח על פי קריטריוני קבלה מתועדים.
בדיקה מכנית
יש להעריך את חוזק המתיחה ואת מודול המתיחה באמצעות שיטות בדיקה ישימות. תדירות הבדיקות ומגבלות הקבלה צריכות להיות בהתאם לתוכנית האיכות הרלוונטית.
מעקב אחר אצווה
רישומי ייצור וזיהוי אצווה תומכים בסקירת מפרטי החומר, תוצאות הבדיקה ורישומי המוצר המוגמר.
תיעוד טכני
גיליון מידע על המוצר
מגדיר מידות נומינליות, הרכב החומר, פרופיל פני השטח, תכונות מכניות ומפרטי אספקה זמינים.
דוחות בדיקה מכנית
מתעד שיטות בדיקה ותוצאות מדודות עבור תצורת המוצר שצוינה, היכן שהיא זמינה.
מסמכי תאימות
ניתן לספק תקנים, אישורים והצהרות ישימים בהתאם למצב ההסמכה בפועל ולדרישות הפרויקט.
הגשת פרויקטים
ניתן לארגן מסמכים טכניים סביב שרטוטים מאושרים, קריטריוני בדיקה והליכי אישור פרויקט.
אריזה ואספקה
אשר את אורכי הבר, הכמויות הכוללות ותצורות החבילות לפני תזמון הייצור.
ניתן לציין את דרישות האריזה על פי מידות הבר, נהלי הטיפול ותנאי ההובלה.
במידת הצורך, התוויות יכולות לכלול קוטר, אורך סרגל, כמות, התייחסות לאצווה וזיהוי הזמנה.
יש להסכים על יעד, תנאי משלוח, לוח זמנים למשלוח ומסמכי הובלה נדרשים לפני המשלוח.
כיצד לציין את הסרגל הימני
אשר את דרישות העיצוב
ספק את הקוטר הנומינלי, המאפיינים המכניים הנדרשים, קריטריוני התכנון והתקן הרלוונטי. בחירת החיזוק הסופית צריכה לעקוב אחר התכנון המבני.
הגדר מידות מוצר
ציין אורך סרגל, פרופיל פני השטח, סובלנות ממדים וכמויות כדי לקבוע את היקף הייצור.
ודא תאימות טכנית
השווה נתוני מוצר ודוחות בדיקה זמינים עם המאפיינים המכניים הנדרשים, דרישות החיבור וקריטריוני הקבלה של הפרויקט.
הכן את בקשת הצעת המחיר
כלול מדינת יעד, כמות, לוח זמנים לאספקה, מפרטים טכניים ודרישות תיעוד. שרטוטים הנדסיים יכולים לעזור להבהיר פרטים ספציפיים לפרויקט.
