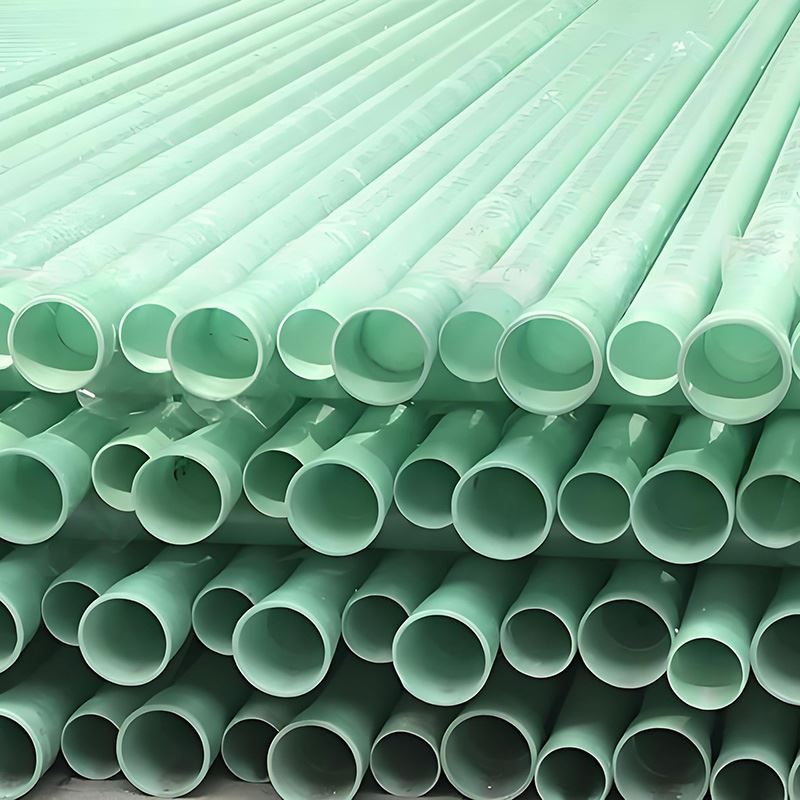

צינור מים בלחץ עירוני FRP הוא צינור שרף תרמוסטט מחוזק בסיבי זכוכית להולכת מים בלחץ בתשתיות עירוניות. המבנה המרוכב שלו משלב חיזוק סיבי זכוכית עם מטריצת שרף שנבחרה לאמצעי השירות ולתנאי ההפעלה. ניתן לציין קוטר, דירוג לחץ, קשיחות הטבעת, אורך הצינור ותצורת המפרק על פי שרטוטי הצינור ודרישות הפרויקט. יישומים אופייניים כוללים העברת מים גולמיים, צינורות מים מטופלים וצינורות פריקה של תחנות משאבה.
יתרונות מרכזיים
עמידות בפני קורוזיה
ניתן לבחור את מערכת השרף כך שתתאים למים המועברים ולסביבת ההפעלה, התומכת בשירות ארוך טווח בתנאים מוגדרים.
ביצועים הידראוליים
המשטח הפנימי החלק תומך בזרימת מים יעילה. חישובים הידראוליים צריכים לקחת בחשבון את קוטר הצינור, מהירות הזרימה, מצב פני השטח הפנימי ודרישות המערכת.
בנייה קלה
המבנה המרוכב מפשט את הטיפול והמיקום בצנרת ביחס לחומרי צינור כבדים יותר עם יישום דומה, בכפוף למידות ולדרישות ההרמה.
גמישות עיצובית
ניתן לתאם את דירוג הלחץ, קשיחות הטבעת, אורך הצינור ותצורת המפרק עם שרטוטי הפרויקט כדי לעמוד בדרישות התקנה ותפעול מוגדרות.
יישומים
העברת מים גולמיים
צינורות לחץ המעבירים מים גולמיים ממתקני צריכה למכוני טיהור ותשתיות אגירה.
חלוקת מים עירונית
רשתות הולכה וחלוקה של מים מטופלים, בכפוף לדרישות החלות על מגע מים ואישורי הפרויקט.
צינורות תחנת משאבה
קווי פריקת משאבה וצינורות לחץ מחוברים שצוינו עבור לחץ הפעלה ותנאי נחשולים צפויים.
תשתית לטיפול במים
צינורות כניסה, יציאה ומחברים למתקני טיפול במים ומערכות אגירה נלוות.
מפרט טכני
|
פָּרָמֶטֶר |
טווח התייחסות |
|
קוטר נומינלי |
65–1500 מ"מ |
|
עובי דופן |
5-18 מ"מ |
|
לחץ עבודה |
עד 2.5 MPa |
|
טמפרטורת עבודה |
-45 מעלות עד 100 מעלות |
|
תִגבּוֹרֶת |
סיבי זכוכית |
|
מטריצת שרף |
שרף חום |
|
אורך צינור |
1–12 m |
|
תצורה משותפת |
מפרק אוגן או קת |
בחירת לחץ וקשיחות צינור
דירוג לחץ
ציין לחץ הפעלה רגיל, לחץ תכנון ולחץ נחשול צפוי. יש לקחת בחשבון את הפעלת המשאבה, כיבוי המשאבה ותפעול השסתום בעת קביעת דרגת הלחץ הנדרשת.
קשיחות טבעת
עבור צינורות קבורים, בחירת הקשיחות צריכה לקחת בחשבון את עומק הקבורה, תנאי הקרקע, מפלס מי התהום, טעינת התנועה ודרישות המילוי. דירוג הלחץ וקשיחות הטבעת עונים לקריטריונים נפרדים של עיצוב.
תנאי שירות
אשר את טמפרטורת המים, הרכב הנוזל, שיטת ההתקנה וכל דרישות ואקום או לחץ חיצוני לפני סיום מפרט הצינור.
מערכות חיבור ואביזרים
בחירה משותפת
בחר את תצורת המפרק בהתאם ללחץ התכנון, יישור הצינור, גישה להתקנה ודרישות תחזוקה. מידות המפרק וסידורי האיטום חייבים להתאים לסדרת הצינורות המצוינת.
אבזור וחיבורים
ניתן לציין כיפופים, טי, מפחיתים וחיבורי אוגן כדי להתאים לפריסת הצינור. יש לתאם ממשקי ממדים ודירוגי לחץ עם צינורות וציורי פרויקטים צמודים.
אפשרויות ייצור בהתאמה אישית
מידות צינור
ציין קוטר, עובי דופן ואורך הנחת לפי שרטוטי הצינור המאושרים וטווח הייצור הזמין.
תצורת חומר
בחר את מערכת השרף ואת דרישות הריפוד הפנימי בהתאם לאיכות המים, טמפרטורת ההפעלה ותקני מגע מים ישימים.
דרישות הפרויקט
ניתן להגדיר במפרט הטכני את דרגת הלחץ, קשיחות הטבעת, סוג המפרק ומידות ההתאמה. שרטוטים ולוח זמנים של כמויות עוזרים לבסס את תצורת הייצור הנדרשת.
בקרת איכות ותיעוד טכני
הגדירו סובלנות ממדים, קריטריונים לבדיקה חזותית ודרישות קבלה בהתאם למפרט המוצר הרלוונטי.
בדיקת לחץ, בדיקת קשיחות הטבעת ואימות החומר צריכות להיות בהתאם לתוכנית הבדיקה המוסכמת ותקן המוצר הרלוונטי.
יש לאשר תיעוד זמין עבור המוצר שצוין והוא עשוי לכלול דוחות בדיקה, תוצאות בדיקה, רישומי חומרים ומסמכי תאימות. יש לזהות תקנים ותעודות רק כאשר הם נתמכים על ידי רשומות ישימות ותקפות.
