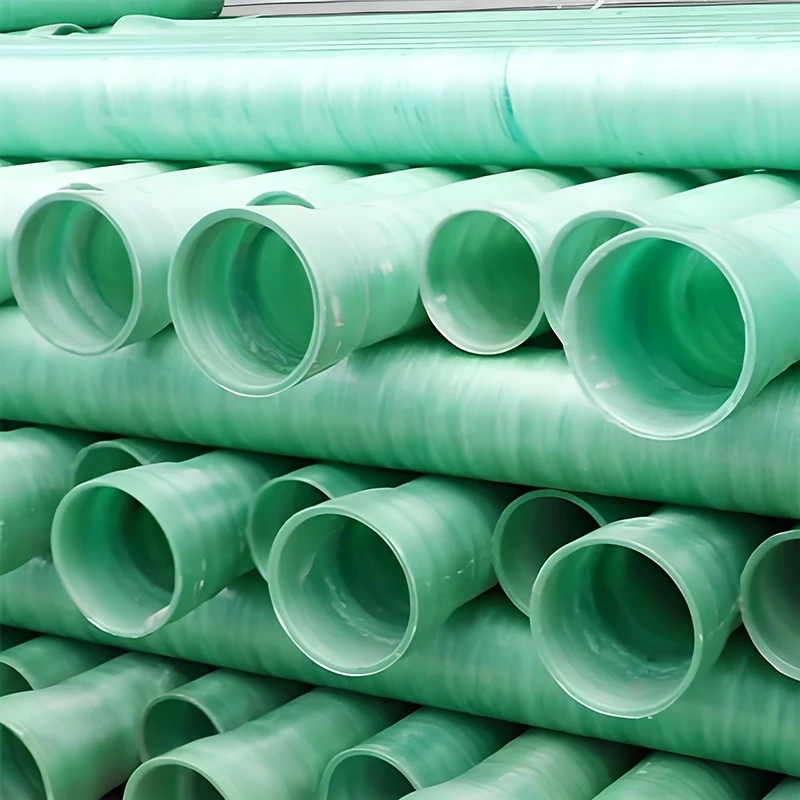

צינור FRP (פולימר מחוזק בסיבי זכוכית) / צינור שרף תרמוסטי מחוזק בסיבי זכוכית מתוכנן לאספקת מים בלחץ והעברת מים תעשייתית. המבנה המרוכב משלב חיזוק סיבי זכוכית בעל חוזק גבוה עם מטריצת שרף תרמוסטית שנבחרה במיוחד עבור מדיום השירות ותנאי ההפעלה. ניתן להתאים קוטר, דרגת לחץ, קשיחות, אורך צינור ותצורת מפרקים כך שיתאימו לשרטוטי צינור ומפרטי הפרויקט.
יתרונות מרכזיים
עמידות בפני קורוזיה:הקיר המרוכב עמיד בפני מגוון רחב של צורות כימיות וסביבתיות של קורוזיה הקשורות להעברת מים. בחירת שרף תלויה בכימיה של הנוזל, בריכוז הכימיקלים ובטמפרטורת הפעולה.
ביצועים הידראוליים:המשטח הפנימי החלק תומך בזרימה יעילה ובהפסדי חיכוך נמוכים. חישובים הידראוליים צריכים להשתמש בקוטר הפנימי בפועל, בקצב זרימת התכנון ובפריסת הצינור.
יעילות טיפול:המשקל הנמוך יחסית של צינור FRP/GFRP מפשט את ההובלה, ההרמה והמיקום באתר. שיטות הטיפול חייבות להתאים למידות הצינור ולתנאי ההתקנה.
גמישות עיצובית:ניתן להתאים מידות צינור, דרגות לחץ, אורכים וסידורי מפרקים כדי לענות על דרישות פרויקט ספציפיות ועומסים מבניים.
יישומים
אספקת מים עירונית:צינורות הולכה בלחץ וצינורות חלוקה למים מטופלים, בכפוף לתקנים החלים של מי שתייה ותקנים עירוניים.
מתקני טיהור מים:העברת מים גולמיים, הובלת מים מטופלים וקווי מי תהליכים תעשייתיים תואמים.
תחנות שאיבה:צינורות פריקת משאבה, עם לחץ הפעלה, לחץ נחשול ותנאי תמיכה מובאים בחשבון במלואו בתכנון המערכת.
מערכות מים תעשייתיות:זרימת מי קירור, העברת מי תהליך ושירותי מים תעשייתיים תואמים אחרים.
רשתות השקיה:הובלת וחלוקת מים בלחץ לתשתיות חקלאיות והשקיה בקנה מידה גדול.
מפרט טכני
|
פָּרָמֶטֶר |
אפשרות מפרט |
|
סוג מוצר |
צינור הולכת מים בלחץ FRP / GFRP |
|
תִגבּוֹרֶת |
סיבי זכוכית |
|
שרף מטריקס |
שרף חום |
|
קוטר נומינלי (DN) |
DN 100 – 4000 מ"מ |
|
לחץ נומינלי (PN) |
PN 6, PN 10, PN 16 בר |
|
קשיחות נומינלית (SN) |
SN 2500, SN 5000, SN 10000 N/m² |
|
אורך צינור סטנדרטי |
6 מ' או 12 מ' |
|
עובי קיר |
נקבע לפי קוטר, לחץ פנימי ודרישות עיצוב מבני |
|
אפשרויות משותפות |
צימוד שרוול או חיבור אוגן |
|
בחירת שרף |
מבוסס על תאימות נוזלים, חשיפה כימית וטמפרטורת פעולה |
|
טמפרטורת הפעלה |
כפוף למגבלות מערכת שרף ודירוג הלחץ |
|
אביזרים ואביזרים |
כיפופים, טי, מפחיתים ומתאמים מאוגנים, בכפוף לתצורה |
|
תקנים ישימים |
תואם לתקנים בינלאומיים רלוונטיים |
חומרים ובנייה
חיזוק סיבי זכוכית:סיבי זכוכית בעלי ביצועים גבוהים מחזקים את הקיר המרוכב כדי לספק חוזק מתיחה וחוזק מבני. סידור החיזוק ובניית הקיר נקבעים לפי דרישות מכניות ולחץ.
מערכת שרף:בחירת שרף תלויה בהרכב הנוזל, החשיפה הכימית וטמפרטורת הפעולה. השרף הנבחר חייב להיות תואם לחלוטין לאמצעי השירות המיועד.
עיצוב מבני:עובי הדופן ובניית הצינור נקבעים על פי קוטר, דרגת לחץ, דרישות קשיחות טבעת וקריטריוני עיצוב ישימים. פרטי הבנייה הסופיים מוגדרים במפרט הטכני המאושר ובגיליון נתוני הייצור.
אפשרויות התאמה אישית
מידות צינור:
ציין קוטר נומינלי, אורך חיתוך וסובלנות ממדים נדרשים בהתאם לשרטוטים הנדסיים של הפרויקט.
לחץ ונוקשות:
בחר את דרגת הלחץ (PN) ואת קשיחות הטבעת (SN) בנפרד בהתבסס על הלחץ הפנימי, שיטת ההתקנה, עומסי הקרקע ותנאי התכנון המבניים.
תצורת משותף:
ניתן לציין צימודי שרוול וחיבורי אוגן בהתאם לפריסת הצינור, דרישות הריסון ומידות הממשק.
אביזרי:
ניתן להעריך כיפופים, טי, מפחיתים ואביזרים מותאמים אישית מול המידות הנדרשות, כיוון הזרימה ופרטי החיבור.
תיעוד הפרויקט:
ניתן להסכים על רישומי בדיקה, דוחות ממדים ותיעוד חומר על פי תוכנית איכות הפרויקט והרשומות הזמינות.
חיבור ותאימות מערכת
בחירה משותפת:סוג המפרק חייב להתאים למידות הצינור, דרגת הלחץ, דרישות האיטום ותנאי ההתקנה. יש לציין ריסון צירי והסטת מפרקים מותרת היכן שתכנון המערכת נדרש לכך.
מידות ממשק:קידוח אוגן, מידות האטם, ממשקי השסתומים וגיאומטריית ההתאמה צריכים לפעול לפי שרטוטים מאושרים כדי לשמור על תאימות המערכת.
תנאי התקנה:צינורות קבורים דורשים מצעים, מילוי ודחיסה מוגדרים. מערכות מעל פני הקרקע דורשות תומכים מתאימים, עוגנים ואפשרות לתנועה תרמית. בדיקה הידרוסטטית חייבת לפעול לפי נוהל הפרויקט המאושר.
בקרת איכות ותיעוד
בדוק את קוטר הצינור, עובי הדופן, האורך וממדי החיבור מול שרטוטים וקריטריוני קבלה מאושרים.
הרשומות הרלוונטיות עשויות לכלול זיהוי חומר, תוצאות בדיקת ממדים, דוחות בדיקה הידרוסטטיים ודוחות בדיקת מוצר ישימים כפי שהוגדרו בתוכנית הבדיקה המוסכמת.
תקני מוצר ישימים ודרישות הסמכה תלויות בשוק השירות המיועד והיעד. תאימות נתמכת בתיעוד טכני תקף ובראיות בדיקה רלוונטיות. יישומי מים לשתייה דורשים את החומרים הרלוונטיים והאישורים הסניטריים.
רשימת מפרט פרויקט
אנא ספק את המידע הבא לצורך סקירה טכנית והצעת מחיר:
• קוטר נומינלי, אורך צינור וכמות כוללת.
• לחץ תכנון, לחץ הפעלה ולחץ נחשולים צפוי.
• הרכב נוזלים, ריכוז כימיקלים וטמפרטורת הפעלה.
• שיטת התקנה, עומק קבורה, טבלת מי תהום ותנאי העמסה חיצוניים.
• סוג המפרק, דרישות ההתאמה ומידות הממשק.
• תקנים ודרישות בדיקה ישימים.
• שוק יעד ולוחות משלוחים נדרשים.
