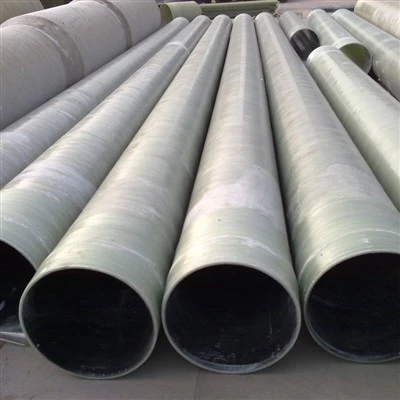

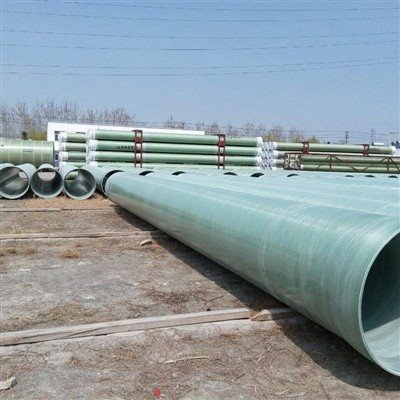

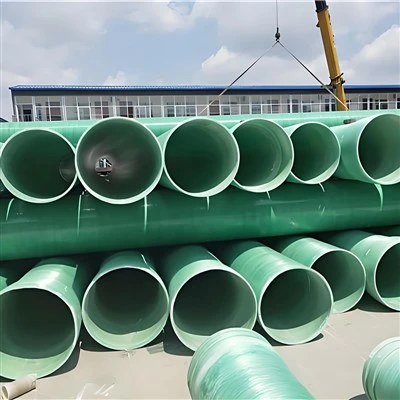

צינור ניקוז GFRP בעל קוטר גדול משמש ברשתות מי סערה עירוניות, מערכות ביוב כבידה, ניקוז תעשייתי ותשתיות שפכים. חיזוק סיבי הזכוכית ומטריצת השרף התרמוסטית שלו מספקים חוזק מבני ועמידות בפני קורוזיה עבור יישומי ניקוז תואמים.
מפרטי הצינור נקבעים על פי דרישות הידראוליות, עומק קבורה, תנאי הקרקע, עומסים חיצוניים והתווך המועבר. ניתן להתאים קוטר, בניית הקיר, קשיחות הטבעת, אורך הצינור ותצורת המפרק על פי שרטוטי פרויקט מאושרים ויכולות ייצור מאושרות.
יתרונות מרכזיים
עמידות בפני קורוזיה
ניתן לבחור את מערכת השרף על פי הרכב שפכים, חשיפה כימית וטמפרטורת הפעלה כדי להתאים לסביבת הניקוז המיועדת.
ביצועים מבניים
ניתן לציין את בניית דופן הצינור וקשיחות הטבעת בהתאם לתנאי הקבורה, תמיכת הקרקע ודרישות הטעינה החיצונית.
יעילות הידראולית
המשטח הפנימי החלק תומך בזרימה יעילה. קיבולת הידראולית תלויה בקוטר פנימי, שיפוע צינור ותנאי זרימת עיצוב.
תצורה גמישה
ניתן לתאם מידות צינור, אורכים וסידורי מפרקים עם פריסות צינור, מגבלות תחבורה ודרישות התקנה.
יישומים
ניקוז מי סופה עירוני
לרשתות איסוף והובלה של מי סערה המשרתות פיתוחים עירוניים, כבישים ותשתיות ציבוריות.
מערכות ביוב כבידה
לאיסוף שפכים והובלת כוח הכבידה כאשר מבנה הצינור, מערכת השרף והחיבורים עומדים בתנאי השירות שצוינו.
ניקוז תעשייתי
עבור זרמי ניקוז תואמים במתקנים תעשייתיים, אתרי ייצור ואזורי תהליך.
מתקני טיהור שפכים
לאיסוף ניקוז, קווי העברה והזרמה שנבחרו בהתאם למאפייני שפכים ודרישות תכנון הפרויקט.
פרויקטי תשתית
לרשתות ניקוז הקשורות למתקני תחבורה, פארקי תעשייה ופיתוח אתרים בקנה מידה גדול.
מפרט טכני
|
armeter |
מפרט תעשייתי טיפוסי |
|
סוג מוצר |
צינור ניקוז GFRP בעל קוטר גדול של חוט נימה |
|
טווח קוטר נומינלי |
DN 300 מ"מ – DN 1,500 מ"מ |
|
טווח עובי קיר |
8 מ"מ – 35 מ"מ |
|
שיעורי קשיחות טבעת |
SN 5,000 / SN 10,000 / SN 12,500 N/m² |
|
חומר חיזוק |
E-Glass Fiber |
|
שרף מטריקס |
שרף פוליאסטר איזופטאלי / שרף ויניל אסטר שונה |
|
אורך צינור סטנדרטי |
6 מטר או 12 מטר לקטע |
|
תצורה משותפת |
כפול-O-ring joint פעמון ומפרק / מפרק צימוד |
מבחר הנדסי
קוטר וזרימה
קבע קוטר נומינלי מזרימת עיצוב, שיפוע צינור, מהירות זרימה מותרת וחישובים הידראוליים.
קשיחות טבעת
בחר את הקשיחות הנדרשת לפי עומק הקבורה, תכונות הקרקע, מפלס מי התהום, תנאי המילוי ועומסי השטח. הכיתה המצוינת צריכה לעקוב אחר החישובים המבניים של הפרויקט.
בניית קיר
אשר את עובי הקיר ובניית למינציה כנגד הביצועים המבניים הנדרשים, תנאי ההתקנה וסביבת השירות.
תאימות בינונית
סקור את הרכב השפכים, הריכוז הכימי, הטמפרטורה ופוטנציאל השחיקה לפני בחירת מערכת השרף והמבנה הפנימי.
ייצור בהתאמה אישית
קוטר ועובי דופן
מידות מוערכות על פי שרטוטים הנדסיים, ביצועים נדרשים ויכולות ייצור מאושרות.
אורך צינור
אפשרויות האורך מוערכות בהתאם לפריסת הצינור, הגבלות ההובלה, הסדרי הטיפול ודרישות ההתקנה.
מערכת שרף
בחירת החומר מבוססת על המדיום המועבר, החשיפה הכימית וטמפרטורת הפעולה.
תצורה משותפת
דרישות החיבור נבדקות מול תכנון הצנרת, דרישות האיטום ושיטות ההתקנה.
סקירת ציור
ניתן לסקור שרטוטים טכניים, דרישות ממדים ומפרטי פרויקט לפני אישור תצורת הייצור.
חיבור ותאימות מערכת
בחירה משותפת
סוג המפרק נקבע על פי תכנון הצינור, שיטת ההתקנה ודרישות האיטום. יש לאשר תצורות זמינות עבור מידות הצינור שצוינו.
אבזור וחיבורים
ניתן להעריך כיפופים, מצמצמים, ענפים ואביזרים אחרים מול שרטוטים מאושרים ויכולות ייצור מאושרות.
תיאום התקנה
יש לתאם אורכי צינור, מיקומי מפרקים, ממדי תעלה וסידורי טיפול במהלך תכנון הפרויקט. ההתקנה חייבת לפעול לפי התכנון המאושר ומפרטי הפרויקט הרלוונטיים.
בקרת איכות ותיעוד
אימות חומרי
רישומי החומר נבדקים מול החיזוק המאושר, מערכת השרף ומפרט המוצר.
בדיקת מימד
מידות רלוונטיות, עובי דופן והכנת המפרק נבדקים מול דרישות מאושרות.
בדיקת מוצר
בדיקה ובדיקה מוגדרות על ידי מפרט המוצר הרלוונטי ותוכנית איכות הפרויקט.
תיעוד טכני
רשומות זמינות עשויות לכלול דפי נתוני מוצר, דוחות בדיקת ממדים, מידע חומרי ודוחות בדיקה ישימים, בכפוף לרישומי הייצור בפועל ולדרישות הפרויקט.
