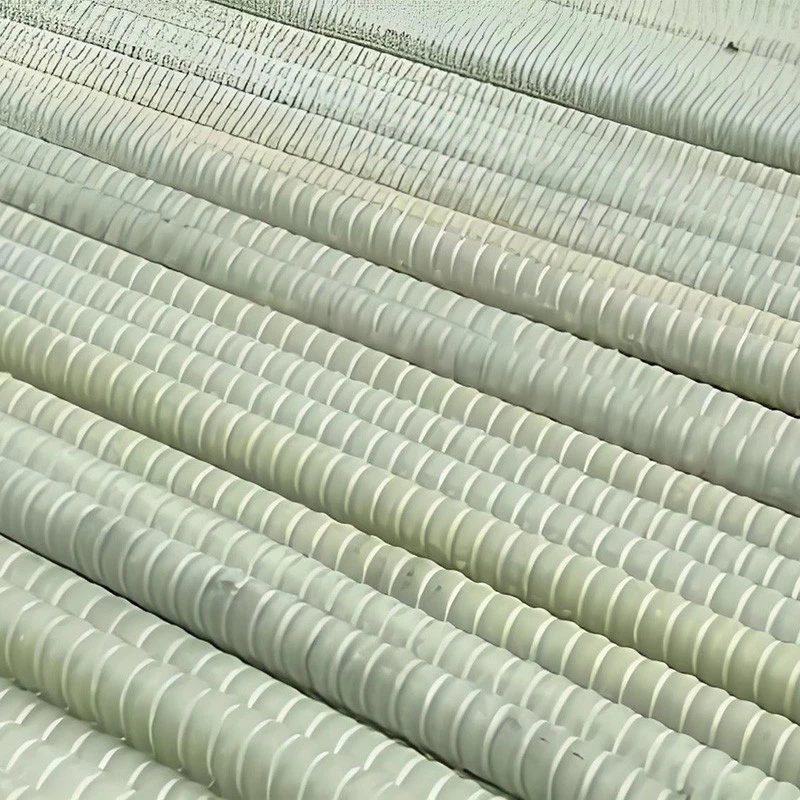

סרגל חיזוק GFRP הוא חיזוק פולימרי מחוזק בסיבי זכוכית המסופק בסלילים רציפים עבור יישומי חיזוק וייצור בטון נבחרים. סיבי זכוכית רציפים המוטבעים במטריצת שרף פולימרי מספקים חיזוק מתיחה, בעוד שפרופיל המשטח החיצוני תומך בחיבור עם בטון. פורמט הסליל תומך בהזנה רציפה, מדידת אורך וחיתוך עבור פריסות חיזוק חוזרות ונשנות. קוטר המוצר, אורך הסליל, תצורת פני השטח ומאפיינים מכניים מצוינים בהתאם לדרישות הפרויקט ויכולות ייצור מאושרות.
יתרונות מרכזיים
האכלה רציפה
אספקת סלילים רציפה תומכת בפעולות חיתוך חוזרות ומפחיתה את הצורך לטפל במוטות ישרים בודדים בפריסות ייצור מתאימות.
גמישות חיתוך
ניתן לתאם אורכי חיתוך מוגדרים עם לוחות זמנים לחיזוק כדי לתמוך בתכנון חומרים וייצור שניתן לחזור עליו.
טיפול קל משקל
ל-GFRP יש צפיפות חומר נמוכה יותר מאשר פלדה, מה שמפחית את משקל החיזוק המטופל ומועבר עבור נפחי חומר דומים.
עמידות בפני קורוזיה
המבנה המרוכב הלא מתכתי מספק עמידות בפני קורוזיה קונבנציונלית של חיזוק פלדה. ההתאמה תלויה במפרט המוצר ובתנאי החשיפה לבטון.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
מוט חיזוק GFRP עם סליל |
|
חומר סיבים |
סיבי זכוכית |
|
שרף מטריקס |
ויניל אסטר או אפוקסי |
|
חתך |
עגול מוצק |
|
קוטר בר |
6, 8, 10, 12 mm |
|
שטח חתך |
28.3, 50.3, 78.5, 113.1 מ"מ |
|
אורך סליל |
50, 100, 200 m |
|
פרופיל משטח |
מעוות או מצופה חול |
|
חוזק מתיחה |
מינימום 900 עד 1000 MPa |
|
מודול מתיחה |
מינימום 45 GPA |
|
מסה יחידה |
0.06, 0.11, 0.17, 0.24 ק"ג/מ"ר |
|
סובלנות מימדית |
0.25 עד 0.30 מ"מ |
|
אריזה |
אריזת סליל מאובטחת |
|
התאמה אישית |
קוטר, אורך סליל, פרופיל משטח, אריזה |
יישומים
לוחות בטון ומדרכות
מתאים להערכה בפריסות חיזוק של לוחות וריצוף שבהם הקוטר, המרווחים והליך ההתקנה שצוינו מאפשרים חיזוק מפותל.
ייצור בטון טרומי
אספקה רציפה יכולה לתמוך בחיתוך חוזר והצבה במתקנים טרומיים עם לוחות זמנים לחיזוק ונהלי טיפול.
יסודות
ישים על יסודות בטון נבחרים ועל מבנים הנתמכים על הקרקע כאשר מותר על פי התכנון המבני ומפרט הפרויקט.
תַשׁתִית
ניתן לציין חיזוק GFRP עבור פרויקטי תשתית מתאימים שבהם עמידות בפני קורוזיה וחיזוק לא מתכתי הם דרישות עיצוב רלוונטיות.
אפשרויות התאמה אישית
קוטר ואורך סליל
ציין את הקוטר הנומינלי, המטרים הנדרשים לכל סליל וסך המטרים ליניאריים. השילובים הזמינים תלויים ביכולת הייצור ובמגבלות הטיפול בסליל.
פרופיל משטח ושרף
ניתן לבחון את תצורת השטח ואת מערכת השרף מול דרישות החיבור, החשיפה הסביבתית ומפרט המוצר הרלוונטי.
אריזה וזיהוי
ניתן לתאם את מידות הסליל, שיטת האבטחה, אריזות מגן ותוויות אצווה עם דרישות ההובלה, האחסון והקבלה.
הפקה מבוססת פרויקטים
שרטוטים טכניים, לוחות זמנים לחיזוק, דרישות כמות ויעדי אספקה מספקים את הבסיס להערכת ייצור מותאם אישית.
ייצור ובקרת איכות
אימות חומרי
רשומות זיהוי סיבים ושרף תומכות במעקב אחר חומרים ובבקרת ייצור.
ניטור תהליכים
בקרות הייצור הרלוונטיות כוללות פרמטרים של תהליך, תנאי אשפרה ועקביות פני השטח של הסרגל המוגמר, על פי נוהל הייצור שנקבע.
בדיקת מימד
יש לבדוק את מידות הבר והסובלנות הרלוונטיות מול מפרט המוצר המאושר.
בדיקה מכנית
חוזק מתיחה, מודול מתיחה ומאפיינים אחרים שצוינו צריכים להיות נתמכים על ידי שיטות בדיקה ישימות ותוצאות מתועדות.
מעקב אחר אצווה
זיהוי הייצור ורישומי הבדיקה הנלווים, כאשר הם נשמרים, עוזרים לחבר את החומר המסופק עם הייצור והתיעוד האיכותי שלו.
תקנים ותיעוד טכני
גיליון נתונים טכני
מפרטי המוצר יכולים לזהות קוטר נומינלי, פרופיל פני השטח, הרכב החומר, תכונות מכניות, סובלנות ממדים ושיטות בדיקה ישימות.
רישומי בדיקה
רשומות בדיקת מימד יכולות לתעד מידות מוצר נמדדות מול מפרט המוצר הרלוונטי.
דוחות בדיקה
דוחות בדיקה מכניים רלוונטיים יכולים לתעד מאפיינים נמדדים, שיטות בדיקה ותצורת המוצר הנבדק.
דרישות הפרויקט
יש לאשר תקנים ודרישות טכניות ישימות מול תצורת המוצר ומפרטי הפרויקט. הצהרות תאימות צריכות להיות נתמכות בתוצאות בדיקה רלוונטיות ובתיעוד תקף.
אריזה, טיפול ואחסון
סלילים צריכים להיות מאובטחים להובלה. יש לאשר מידות חבילה, משקל ברוטו וסידורי פריקה לפני המשלוח.
השתמש בסידור מתאים לשחרור מבוקר ופעל לפי הליך הטיפול הספציפי למוצר. אנרגיה מאוחסנת בחומר מפותל מצריכה התפרקות מבוקרת והגנה מתאימה של כוח אדם.
אחסן סלילים על תומכים יציבים באזור נקי ויבש. הגן על החומר מפני פגיעה, נזק פני השטח וחשיפה מחוץ לתנאי האחסון שצוינו.
השתמש בציוד חיתוך מתאים ופעל לפי נוהל ההתקנה המאושר. יש לבצע כיפוף או יישור שטח רק כאשר מותר במפורש בתיעוד המוצר.
