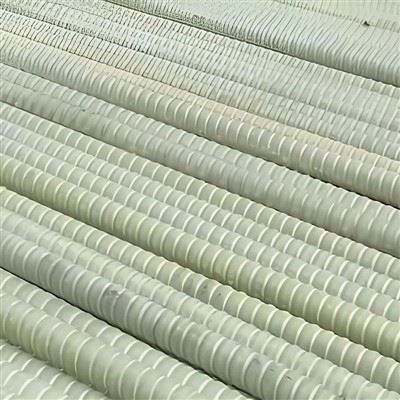

GFRP Rebar למבני בטון הידראוליים הוא חיזוק פולימרי מחוזק בסיבי זכוכית לתשתיות בטון הקשורות למים. סיבי זכוכית רציפים המוטבעים במטריצת שרף פולימר מספקים חיזוק מתיחה, בעוד שפרופיל המשטח החיצוני תומך בחיבור עם בטון. המרוכב הלא מתכתי מציע עמידות בפני קורוזיה ובידוד חשמלי עבור יישומים הדורשים תכונות אלה. שימושים אופייניים כוללים תעלות השקיה, שפכים, מבני ניקוז, מאגרים ומתקני טיפול במים. קוטר סרגל, אורך, פרופיל פני השטח ומאפיינים מכניים מפורטים בהתאם לשרטוטי הפרויקט, תנאי החשיפה ודרישות התכנון החלות.
יתרונות מרכזיים
עמידות בפני קורוזיה
GFRP אינו מחליד באמצעות תהליך הקורוזיה האלקטרוכימי הקשור לפלדת פחמן. מאפיין זה רלוונטי לבטון החשוף ללחות, כלורידים וסביבות אגרסיביות נבחרות, בכפוף לתאימות שרף ולדרישות הפרויקט.
משקל חומר נמוך יותר
ל-GFRP יש צפיפות נמוכה יותר מחיזוק פלדה, מה שמפחית את המשקל של חבילות חיזוק ותומך בטיפול בחומרים, הובלה והתקנה באתר.
בידוד חשמלי
המרוכב הלא מתכתי מספק בידוד חשמלי ותכונות לא מגנטיות עבור מתקנים עם דרישות חשמליות או מגנטיות ספציפיות.
מפרט גמישות
ניתן לבחור קוטר מוט, אורך חיתוך, פרופיל פני השטח ותצורת החומר על פי לוחות זמנים לחיזוק, מפרטי הפרויקט ויכולות ייצור מאושרות.
יישומים אופייניים
תעלות והובלת מים
עבור ציפוי תעלות, תעלות השקיה, תעלות ניקוז ומבני העברת מים שבהם חיזוק GFRP מותר על פי התכנון המבני.
שפכים ומבנים הידראוליים
עבור קטעי שפכים נבחרים, מבני יניקה, מתקני בקרת מים ורכיבי בטון נלווים הדורשים חיזוק מהונדס.
מאגרים ואגירת מים
למבנים מתאימים אוגרי מים, רכיבי מאגר ויסודות נלווים, בכפוף להוראות התכנון ודרישות החשיפה.
מתקני מים ושפכים
למערכות ניקוז ומבני טיפול החשופים ללחות או חומרים כימיים נבחרים. יש להעריך את דרישות התאימות והעמידות של שרף מול סביבת השירות בפועל.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
ברזל GFRP למבני בטון הידראוליים |
|
חומר סיבים |
סיבי זכוכית |
|
שרף מטריקס |
ויניל אסטר או אפוקסי |
|

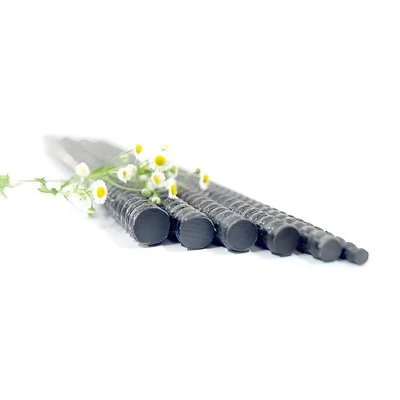

חתך |
עגול מוצק |
|
קוטרי התייחסות |
6, 8, 10, 12, 16, 20, 25 mm |
|
שטח חתך |
28.3, 50.3, 78.5, 113.1, 201.1, 314.2, 490.9 מ"מ, בהתאמה |
|
פרופיל משטח |
פרופיל מליטה מצולע / מצופה חול |
|
טופס אספקה |
אורכים ישרים; סלילים בכפוף לקוטר וליכולת הייצור |
|
אורך חיתוך |
ספציפי לפרויקט, מותאם אישית לכל בר |
|
חוזק מתיחה |
גדול או שווה ל-700 עד 1100 MPa |
|
מודול מתיחה |
גדול או שווה ל-40 עד 55 GPa |
|
ביצועי בונד |
מאומת מול דרישות הבדיקה הרלוונטיות |
|
סובלנות מימדית |
מוגדר במפרט המוצר המאושר |
|
התאמה אישית |
קוטר, אורך, פרופיל משטח, צבע ואריזה, בכפוף לאישור |
חומר וייצור
מערכת סיבים ושרף
סיבי זכוכית רציפים מספקים חיזוק מתיחה. שרף הפולימר קושר את הסיבים ומעביר מתח בתוך המרוכב. בחירת שרף צריכה לקחת בחשבון את תנאי החשיפה שצוינו וביצועי החומר הנדרשים.
צורת סרגל ופרופיל משטח
הקומפוזיט נוצר למוטות חיזוק מוצקים בעלי פרופיל חיצוני שנועד לפתח קשר עם בטון. גיאומטריית הפרופיל וביצועי הקשר צריכים לעמוד במפרט המוצר הרלוונטי.
בקרת ייצור
בדיקות מידות ובדיקות מכניות שצוינו מספקות הוכחה לתאימות המוצר. קריטריוני הבדיקה, תדירות הדגימה ומגבלות הקבלה צריכים להיות בהתאם לתוכנית האיכות של הייצור ולדרישות ההזמנה הרלוונטיות.
התאמה אישית ואפשרויות אספקה
קוטר ואורך
ציין קוטר נומינלי, אורך חיתוך, כמות וסובלנות ממדים. ניתן לסקור לוחות זמנים לחיזוק כדי לתאם את מידות הבר עם דרישות הייצור וההתקנה.
פרופיל חומר ושטח
ניתן להעריך מערכות שרף זמינות ותצורות משטח מול מפרטי הפרויקט, דרישות חיבור הבטון ותנאי החשיפה הסביבתית.
צבע ואריזה
ניתן לארגן צבע, זיהוי חבילה, תיוג ואריזה בהתאם ליכולות הייצור ודרישות הטיפול המאושרות.
הפקה מבוססת ציור
שלח שרטוטי חיזוק, לוחות זמנים של ברים, מפרטים טכניים וכמויות משוערות לבדיקה. מידות סופיות, פרטי ייצור והסדרי אספקה מאושרים לפני שחרור ההזמנה.
בקרת איכות ותיעוד
גיליון נתונים טכני
מגדיר מידות נומינליות, תצורת חומר, תכונות מכניות מוצהרות ודרישות מוצר ישימות.
רישומי בדיקה
ניתן לספק מדידות מימדיות ותוצאות בדיקה רלוונטיות כאשר הן מתוחזקות וישימות לדרישות המוסכמות.
דוחות בדיקה מכנית
חוזק מתיחה ישים, מודול מתיחה, קשר ותוצאות בדיקה אחרות שצוינו צריכים לזהות את שיטות הבדיקה הרלוונטיות ולהתאים למוצר שסופק.
תקנים ותאימות
יש לזהות תקני מוצר ישימים בהתאם לסרגל הנבחר, מפרט הפרויקט ושוק היעד. כל תביעת התאמה חייבת להיות נתמכת בתיעוד טכני ספציפי למוצר ובראיות בדיקה רלוונטיות.
מדריך לבחירת פרויקט
ספק שרטוטי חיזוק, מרווחים בין מוטות, קטרים נדרשים, פרטי חיק, עומסי עיצוב ותקן העיצוב הרלוונטי. יש להעריך חיזוק GFRP באמצעות הוראות עיצוב המתאימות לתכונות החומר שלו.
זהה את כימיית המים, ריכוז הכלוריד היכן שידוע, טמפרטורת הפעולה ומגע עם כימיקלים לטיפול. פרטים אלה תומכים בהערכה של תאימות שרף ודרישות עמידות לטווח ארוך.
אשר כמויות, לוחות זמנים באורך חתך, אצוות משלוח, אריזה ותיעוד נדרש לפני הצעת מחיר ותכנון הייצור.
