תיאור

פרמטרים טכניים

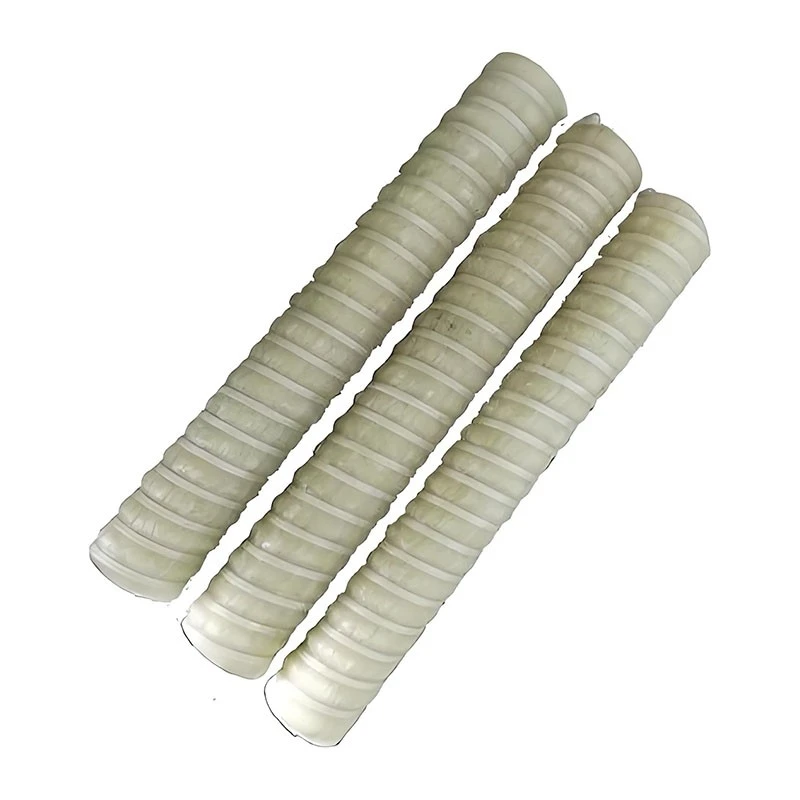

מוט חיזוק GFRP מוצק 10 מ"מ הוא מוט פולימרי מחוזק בסיבי זכוכית לחיזוק בטון בבנייה טרומית, בתשתיות ובסביבות חשופות לקורוזיה. החתך המרוכב המוצק שלו משלב סיבי זכוכית רציפים עם מטריצת שרף פולימרי. הקוטר הנומינלי של 10 מ"מ מספק גודל חיזוק מוגדר לתכנון מבני ספציפי לפרויקט. ניתן לציין אורך סרגל, פרופיל פני השטח, תכונות מכניות ודרישות חומר לפי שרטוטים הנדסיים ותקני הפרויקט הישימים.

יתרונות מוצר מרכזיים

עמידות בפני קורוזיה
סיבי הזכוכית המרוכבים מציעים עמידות בפני קורוזיה בסביבות חשופות ללחות ונושאות כלוריד. בחירת שרף, עיצוב בטון ותנאי חשיפה קובעים את ההתאמה לחיי השירות המיועדים.

ביצועי מתיחה
סיבי זכוכית רציפים מספקים חיזוק מתיחה. חוזק מתיחה, מודול אלסטי ומתח מתיחה סופי מוערכים מול דרגת המוצר שצוינה ושיטות הבדיקה הישימות.

טיפול קל משקל
ל-GFRP יש צפיפות נמוכה יותר מאשר חיזוק פלדה, הפחתת משקל הטיפול בסרגל ותומך בתכנון יעיל יותר של תנועה, אחסון והתקנה של חומרים.

בידוד חשמלי
המרוכב הלא מוליך והלא פרומגנטי מתאים למבני בטון נבחרים הדורשים בידוד חשמלי או הפרעות מגנטיות מופחתות.

מפרט טכני

פָּרָמֶטֶר	מִפרָט
סוג מוצר	מוט חיזוק GFRP מוצק
קוטר נומינלי	10 mm
אזור מעגלי תיאורטי	78.54 מ"מ
חתך	מעגלי מוצק
סיבי חיזוק	E-Glass Fiber
חומר מטריקס	ויניל אסתר שרף
פרופיל משטח	מצופה חול ועטוף סליל
טופס אספקה	בר ישר
אורך בר	6 מ', 12 מ' או להתאמה אישית
חוזק מתיחה	גדול או שווה ל-1000 MPa
מודול מתיחה	גדול או שווה ל-45 GPa
סובלנות מימדית	± 0.2 מ"מ

יישומים

01/

בטון טרומי
עבור לוחות טרומיים נבחרים, יחידות בטון ורכיבים הדורשים חיזוק לא מתכתי העומד בדרישות המבנה והקשר.

02/

כבישים ותשתיות עירוניות
להערכת פרויקט בלוחות בטון, מבני ניקוז ותשתיות חשופות ללחות או מלחי הסרה.

03/

בנייה ימית וחופית
למבני בטון נבחרים החשופים לסביבות נושאות כלוריד, בכפוף לתאימות שרף, דרישות עמידות ואישור תכנון מבני.

04/

מתקני חשמל ומתקנים מיוחדים
עבור יישומי בטון הדורשים חיזוק לא מוליך או לא פרומגנטי, בהתבסס על המאפיינים המכניים והקריטריונים ההנדסיים שצוינו.

חומרים ופרופיל משטח

חיזוק סיבי זכוכית
סיבי זכוכית רציפים מספקים את יכולת המתיחה העיקרית. סוג הסיבים ותצורת החומר צריכים להתאים למפרט המוצר המאושר.

מטריקס שרף פולימרי
השרף קושר את הסיבים למבנה מורכב מוצק. יש לבחור סוג שרף בהתאם לתכונות המכניות הנדרשות, תנאי הייצור והחשיפה הסביבתית.

תצורת פני השטח
גיאומטריית פני השטח משפיעה על הקשר בין הבר לבטון. יש להתאים את הפרופילים הזמינים לשרטוטי הפרויקט, לדרישות החיבור ולתצורת המוצר שצוינה.

אפשרויות התאמה אישית

אורך בר

ציין את אורכי החיתוך הנדרשים בהתאם ללוחות הזמנים של החיזוק, פריסות ההתקנה ודרישות ההובלה.

פרופיל משטח

בחר תצורת משטח זמינה בהתבסס על דרישות חיבור הבטון ומגוון המוצרים המאושר.

מאפיינים מכניים

הגדירו חוזק מתיחה, מודול אלסטי, סובלנות ממדים וקריטריוני קבלה ישימים במפרט הטכני.

דרישות הפרויקט

ניתן לסקור שרטוטים, לוחות זמנים של כמות, דרישות חומר וקריטריונים לבדיקה לפני אישור מפרט הייצור.

ייצור ובקרת איכות

אימות חומרי
יש לבדוק מפרטי סיבי זכוכית ושרף מול דרישות חומר מאושרות לפני הייצור.

בקרת תהליכים
פרמטרי ייצור ותנאי ריפוי צריכים לפעול לפי הנהלים שנקבעו עבור תצורת הבר שצוינה.

בדיקת מימד
הבדיקות צריכות לכסות קוטר נומינלי, אורך מוט, פרופיל פני השטח וסובלנות ממדים שצוינו.

בדיקה מכנית
יש לאמת את תכונות המתיחה ומחווני ביצועים אחרים שצוינו באמצעות שיטות בדיקה ישימות. התוצאות צריכות להתאים למפרט המוצר הרלוונטי.

מעקב אחר אצווה
רישומי זיהוי ובדיקה של ייצור תומכים באימות של חומרים שנמסרו מול דרישות טכניות מוסכמות.

תקנים ותיעוד טכני

תקנים ישימים

התקן השולט תלוי בשוק היעד, שיטת התכנון המבני ומפרט הפרויקט. יש לקבוע דרישות ישימות לפני הייצור.

גיליון נתונים טכניים

גיליון הנתונים צריך לזהות מידות, תכונות מכניות, מפרטי חומרים, שיטות בדיקה וסובלנות ממדים.

תיעוד בדיקה

דוחות בדיקה זמינים ורשומות בדיקה ניתנות לבדיקה מול ציון המוצר שצוין וקריטריוני הקבלה של הפרויקט.

עיצוב מבני

חיזוק GFRP דורש שיטות עיצוב המתאימות לחומרים פולימריים מחוזקים בסיבים. הקשר, אורך הפיתוח, הסטייה ויכולת השירות צריכים להיות מוערכים על ידי מהנדס המבנה האחראי.

אריזה ואספקה

תכנון כמות
אשר כמות כוללת, אורכי סרגל בודדים, דרישות חבילה ולוח זמנים לאספקה לפני אישור ההזמנה.

אריזות ייצוא
ניתן לציין את האריזה לפי מידות הבר, דרישות הטיפול, שיטת המשלוח ותנאי היעד.

תיעוד מסירה
ניתן לתאם זיהוי מוצר, פרטי אריזה, מסמכים מסחריים ורישומי איכות מוסכמים עם דרישות ההזמנה.

שאלות נפוצות

ש: מהו שטח החתך התיאורטי של סרגל GFRP 10 מ"מ?

ת: השטח העגול התיאורטי הוא 78.54 מ"מ, מחושב מהקוטר הנומינלי של 10 מ"מ.

ש: האם ניתן להתאים את אורכי הבר?

ת: כן. ניתן לציין את האורכים הנדרשים בהתאם ליכולות הייצור הזמינות, לוחות הזמנים של החיזוק ודרישות ההובלה.

ש: אילו תכונות מכניות יש לאשר?

ת: סקור חוזק מתיחה, מודול מתיחה, מתח מתיחה אולטימטיבי, ביצועי קשר, סובלנות ממדים ושיטות בדיקה ישימות.

ש: אילו מסמכים טכניים זמינים?

ת: ניתן לספק דפי נתונים טכניים, רישומי בדיקה ודוחות בדיקה בהתאם למוצר שצוין ולתיעוד הזמין.

ש: כיצד נקבעת התאמה למבנה בטון?

ת: הבחירה תלויה בחישובים מבניים, תנאי שירות, פירוט חיזוקים, דרישות חיבור ותקן התכנון השולט. יש לספק אישור סופי על ידי מהנדס המבנה האחראי.
