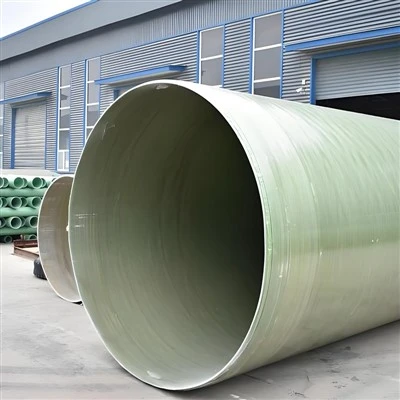

צינור שפכים תעשייתי FRP הוא צינור שרף תרמוסטטי מחוזק בסיבי זכוכית עבור שפכים תעשייתיים, ניקוז תהליכים ונוזלים קורוזיביים תואמים. היישומים כוללים מתקני טיהור שפכים, מתקני עיבוד כימי ורשתות ניקוז תעשייתיות. בניית הצינור נבחרת בהתאם לכימיה הנוזלית, לחץ ההפעלה, הטמפרטורה ותנאי ההתקנה. ניתן להתאים קוטר, עובי דופן, מערכת שרף, אורך צינור וחיבורים לשרטוטי פרוייקט ויכולות ייצור מאושרות.
יתרונות מוצר מרכזיים
עמידות בפני קורוזיה
מערכת השרף ומחסום הקורוזיה הפנימי נבחרים כך שיתאימו להרכב השפכים, הריכוז הכימי וטמפרטורת הפעולה.
בנייה קלה
המבנה המרוכב מפחית את משקל הטיפול בצינור בהשוואה למערכות צנרת מתכתיות רבות, ומפשט את תכנון ההובלה וההתקנה.
משטח פנימי חלק
קדח פנימי חלק תומך בזרימת נוזלים ועוזר להגביל משקעים בתנאי הפעלה מתאימים.
תצורה ספציפית לפרויקט
ניתן לציין מידות, בניית קירות ופרטי חיבור לפי דרישות הידראוליות ועומסי התקנה.
יישומים תעשייתיים
טיפול בשפכים
העברת שפכים תעשייתיים בין מיכלי איסוף, יחידות טיפול וקווי הזרמה.
עיבוד כימי
העברת שפכים חומציים, אלקליים ומכילים מלח תואמים לאחר הערכת תאימות חומרים.
מתקני ייצור
ניתוב תהליכי ניקוז ושפכים תעשייתיים מאזורי ייצור למערכות איסוף או טיפול.
שחזור מים
העברת מים תעשייתיים מטופלים באמצעות מערכות מיחזור כאשר החומרים הנבחרים מתאימים לכימיה הנוזלית.
ניקוז תעשייתי
ספק צינורות מעל פני הקרקע או קבורים על בסיס הקיבולת ההידראולית הנדרשת והתכנון המבני.
עמידות לחומרים וקורוזיה
בחירת שרף
ניתן להעריך מערכות פוליאסטר וויניל אסתר לפי כימיה של שפכים, ריכוז וטמפרטורת פעולה.
קיר מרוכב
חיזוק סיבי זכוכית מספק חוזק מבני. מטריצת השרף קושרת את החיזוק, בעוד מחסום הקורוזיה הפנימי מגן על הלמינציה מהמדיום המועבר.
תאימות כימית
בחירת החומר לוקחת בחשבון חומצות, אלקליות, מלחים, מוצקים מרחפים וכימיקלים לניקוי. יש להעריך את הרכב הנוזל והטמפרטורה יחד לפני אישור מערכת השרף.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
FRP צינור שפכים תעשייתי |
|
קוטר נומינלי |
DN 65 עד 1500 מ"מ |
|
עובי קיר |
5 עד 18 מ"מ |
|
דירוג לחץ |
0.2 עד 1.6 MPa |
|
טמפרטורת עיצוב |
מינוס 40 עד 110 מעלות צלזיוס |
|
אורך צינור סטנדרטי |
6 או 12 מטר לקטע |
|
מערכת שרף |
שרף פוליאסטר איזופטלי או ויניל אסטר |
|
סוג חיבור |
מפרק אוגן, מפרק פעמון ושקע, או מפרק תחת ורצועה |
|
שיטת התקנה |
מעל הקרקע או קבור |
ייצור בהתאמה אישית
מידות
ציין קוטר נומינלי, עובי דופן, אורך צינור וסובלנות ממדים מול שרטוטי הפרויקט.
מערכת שרף
ספק הרכב נוזלים, ריכוז וטמפרטורת פעולה כדי לתמוך בבחירת החומר.
תצורת צינור
הגדר את סוג המפרק, ממדי האוגן, מיקומי ההתאמה וממשקי הציוד.
מפרטי הפרויקט
ניתן לבדוק תצורות מותאמות אישית מול שרטוטים טכניים, דרישות בדיקה ויכולות ייצור מאושרות לפני אישור ההזמנה.
חיבורי צנרת ואביזרים
חיבורי אוגן
קצוות מאוגנים מתאימים לממשקי ציוד וחלקי צינור נשלפים. מידות האוגן, דפוסי הקידוח ופרטי החזית חייבים להתאים למרכיבי החיבור.
חיבורי דבק
ניתן לשקול חיבורי שקעים תואמים כאשר הדבר מותר על פי תכנון הצינור והליך החיבור המאושר.
מפרקים למינציה
ניתן לציין חיבורים למינציה עבור מערכות צינורות מרוכבים תואמים. עיצוב הלמינציה, הכנת פני השטח והריפוי חייבים לפעול לפי הליך ההתקנה המאושר.
אביזרי
ניתן לציין מרפקים, טיז ומקטינים בהתאם לפריסת הצינור וזמינות הייצור המאושרת.
בקרת איכות ותיעוד
בדוק את קוטר הצינור, עובי הדופן, האורך וממדי החיבור מול השרטוט המאושר.
ניתן לספק מידע שרף וחיזוק בהתאם לתצורה שנבחרה ולרשומות הייצור הזמינות.
יש להסכים על דרישות בדיקה ובדיקה לפני הייצור. דוחות ישימים תלויים בעיצוב המוצר ובמפרט הפרויקט.
ניתן להגדיר רישומי זיהוי ויצור לפי נהלי איכות ודרישות הזמנה.
תקנים והסמכות
הסטנדרטים הישימים תלויים בבניית צינור, בשירות המיועד ובדרישות הפרויקט. יש לאשר את התקן השולט במהלך סקירה טכנית.
תעודות ניהול איכות, אישורי מוצר ודוחות בדיקה משרתים מטרות שונות. יש לפרסם את פרטי ההסמכה רק לאחר אימות מספר התעודה, תוקף, אתר הייצור וההיקף. תאימות המוצר צריכה להיתמך בתיעוד הרלוונטי לתצורת הצינור שצוינה.
רשימת מפרט פרויקט
תנאי נוזלים
ספק הרכב שפכים, ריכוז כימיקלים, מוצקים מרחפים וכימיקלים לניקוי.
נתוני תפעול
ציין לחץ תכנון, טמפרטורה רגילה ומקסימלית ותנאי הפעלה צפויים.
מידות צינור
ציין קוטר נומינלי, עובי דופן, אורכים נדרשים, חיבורים ואביזרים.
תנאי התקנה
זהה התקנה מעל הקרקע או קבורה, מרווחי תמיכה, עומק קבורה, תנאי קרקע ועומסים חיצוניים במידת האפשר.
מסמכי פרויקט
ספק שרטוטים, תקנים ישימים, דרישות בדיקה, כמות משוערת ולוח זמנים לאספקה לבדיקה טכנית.
