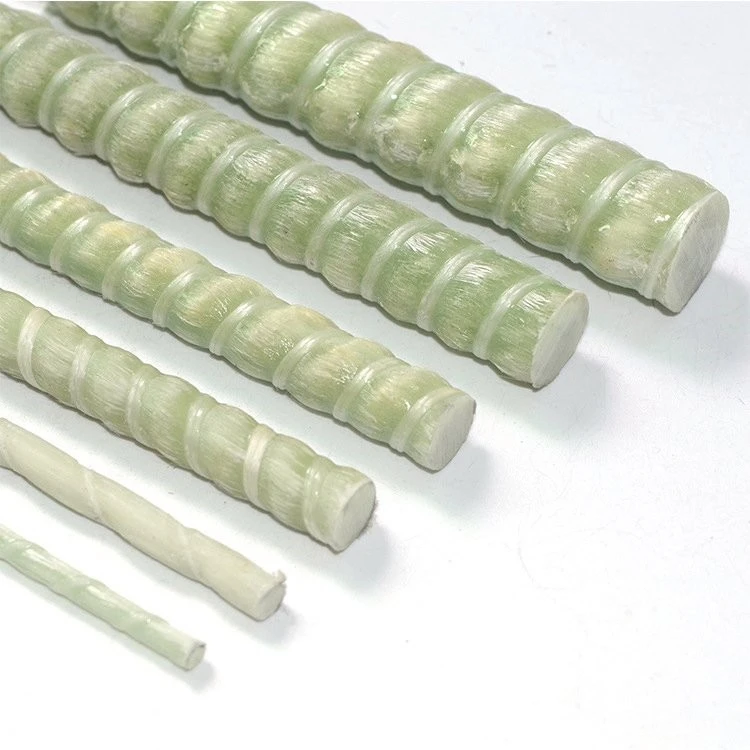

מוט חיזוק GFRP Helically Wrapped הוא מוט פולימרי מחוזק בסיבי זכוכית מוצקים לחיזוק בטון בתשתיות, בנייה טרומית, יסודות ויישומים מבניים אחרים שצוינו. סיבי זכוכית רציפים המוטבעים במטריצת שרף פולימר יוצרים חיזוק לא מתכתי, בעוד שהפרופיל החיצוני הסלילי מספק ממשק מרקם עם בטון. הבחירה תלויה בקוטר נומינלי, תכונות מכניות מאומתות, תצורת פני השטח, תנאי החשיפה ודרישות התכנון של הפרויקט. ניתן לבדוק מידות מותאמות אישית, אורכי חתך ומפרטים טכניים מול שרטוטי הפרויקט.
יתרונות מוצר מרכזיים
עמידות בפני קורוזיה
החיזוק המרוכב אינו מחליד בתהליך האלקטרוכימי הקשור לפלדה. התאמתו לבטון חשוף לכלוריד או חשוף ללחות תלויה במערכת השרף, בתכונות החומר המאומתות ובדרישות עמידות הפרויקט.
משטח עטוף בסליל
הפרופיל הסליל יוצר גיאומטריית פני השטח לאינטראקציה מכנית עם בטון. יש לבסס את ביצועי הקשר באמצעות בדיקות ישימות עבור הבר ומערכת הבטון שצוינו.
טיפול קל משקל
לחיזוק GFRP יש צפיפות נמוכה יותר מחיזוק פלדה, המפחית את המשקל של חומר בעל נפח שווה ותומך באגד יעיל, הובלה וטיפול באתר.
מאפיינים חשמליים ומגנטיים
חיזוק GFRP אינו מוליך חשמלי ואינו פרומגנטי. מאפיינים אלו רלוונטיים למבנים הדורשים בידוד חשמלי או הפרעות מגנטיות מופחתות.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
סוג מוצר |
מוט חיזוק GFRP עטוף בסליל |
|
חתך |
עגול מוצק |
|
סיבי חיזוק |
סיבי זכוכית |
|
שרף מטריקס |
שרף פולימרי |
|
פרופיל משטח |
עטוף בסליל |
|
ייחוס קוטרים נומינליים |
6, 8, 10, 12, 16, 20, 25, 32 mm |
|
טופס אספקה |
סורגים ישרים |
|
אורכי אספקה מבוקשים |
6 מ' או 12 מ' |
|
חוזק מתיחה |
1000 עד 1200 MPa |
|
מודול מתיחה |
45 עד 55 GPa |
|
מתח מתיחה אולטימטיבי |
2.1 אחוז |
|
סובלנות מימדית |
פלוס מינוס 0.25 מ"מ |
יישומים
תַשׁתִית
עבור רכיבי גשר מוגדרים, מבני כבישים ותשתיות אזרחיות הדורשות חיזוק בטון לא מתכתי.
בטון טרומי
עבור לוחות טרומיים, מבני שירות, רכיבי בטון ומוצרים מיוצרים עם לוחות זמנים מוגדרים לחיזוק.
יסודות ומבני שמירה
עבור יסודות נבחרים, קירות תומכים ומבני בטון תת-קרקעיים שבהם חיזוק GFRP עומד בדרישות התכנון המבני.
מבנים חשופים ללחות
עבור מתקני ניקוז ייעודיים, מבני חניה ויישומי בטון אחרים שבהם עמידות בפני קורוזיה היא שיקול של בחירת חומר.
התאמת היישום הסופית תלויה בחישובים מבניים, תנאי חשיפה, פירוט ומאפייני מוצר מאומתים.
אפשרויות התאמה אישית
קוטר ואורך
ציין קוטר נומינלי, אורך חיתוך, סובלנות ממדים וכמות נדרשת בהתאם לשרטוטי הפרויקט או לוחות זמנים לחיזוק.
תצורת חומר
ניתן לבדוק את סוג סיבי הזכוכית ואת ניסוח השרף מול דרישות מכניות וסביבתיות שצוינו, בכפוף ליכולות הייצור הזמינות.
פרופיל משטח
ניתן לציין את תצורת פני השטח הסליליים לבדיקה טכנית מול דרישות הפרויקט וקריטריונים ישימים לביצועי קשר.
אריזה וזיהוי
ניתן לתאם כמויות חבילות, תיוג, זיהוי מוצר וסידורי אריזה בהתאם לדרישות ההזמנה וההובלה.
בקרת איכות ובדיקות
בדיקת מימד
הבדיקות יכולות לכסות את קוטר המוט, אורך החיתוך, עקביות פני השטח, פגמי ייצור גלויים מול קריטריוני הבדיקה המוסכמים.
בדיקה מכנית
חוזק מתיחה, מודול מתיחה, מתח סופי ומאפיינים שצוינו אחרים צריכים להיות נתמכים על ידי שיטות בדיקה ישימות ותוצאות מתועדות עבור דרגת המוצר הרלוונטית.
בקרת חומרים ותהליכים
מפרטי סיבים ושרף, תנאי ריפוי ועקביות של פרופיל פני השטח הסליל הם נקודות בקרה רלוונטיות לייצור.
מעקב אחר אצווה
ניתן להגדיר רישומי זיהוי ובדיקה של חלקי הייצור בדרישות תיעוד האיכות. יש לאשר את הרשומות הזמינות ואת היקף הבדיקה עבור המוצר שצוין.
תקנים ותיעוד טכני
יישור תקנים
הדרישות הישימות תלויות בגיאומטריית הבר, שיפור פני השטח, השימוש המיועד ושוק היעד. ASTM D7957/D7957M ו-ASTM D8505/D8505M הם מפרטי ייחוס רלוונטיים עבור מוצרי חיזוק GFRP מסוימים. יש לאשר את המהדורה הרלוונטית ואת דרישות ההתאמה עבור המוצר בפועל.
נתוני מוצר
תיעוד טכני צריך לזהות מידות נומינליות, הרכב החומר, תכונות מכניות, שיטות בדיקה ישימות ודרישות טיפול רלוונטיות.
דוחות בדיקה
ניתן לציין רישומי בדיקה, תוצאות בדיקות מכניות ומסמכי התאמה בהתאם לדרישות הפרויקט וזמינות המסמכים בפועל. תביעות ציות צריכות להיות נתמכות בראיות רלוונטיות.
אריזה ואספקה
ציין את אורכי החיתוך והכמויות הנדרשים כדי להתאים ללוחות הזמנים של החיזוק ולדרישות הטיפול באתר.
התוויות יכולות לזהות את ייעוד המוצר, קוטר נומינלי, אורך, כמות ומגרש ייצור בהתאם למפרט הסימון המוסכם.
יש לאשר מידות חבילה, סידורי טעינה, דרישות אריזה וכמויות משלוח לפני המשלוח.
כיצד לציין את המוצר
ספק את המידע הבא לבדיקה טכנית והצעת מחיר:
קוֹטֶר:קוטר נומינלי נדרש במילימטרים.
מֶשֶׁך:אורך חיתוך וסובלנות ממדים.
כַּמוּת:מספר הסורגים או האורך הנדרש הכולל.
ביצועים:תכונות מתיחה וקריטריוני קשר נדרשים.
בַּקָשָׁה:רכיב מבני ותנאי חשיפה.
תקנים:קוד עיצוב ישים ומפרט חומר.
תיעוד:נדרשים דוחות בדיקה ורישומי איכות.
מְסִירָה:דרישות יעד ואריזה.
