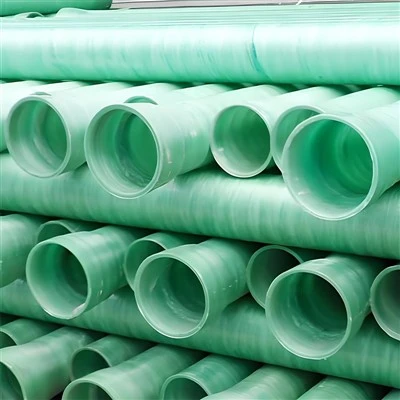

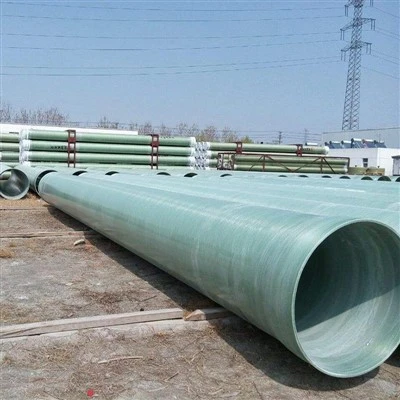

FRP Pump Station Pipe הוא צינור פלסטיק מחוזק בסיבי זכוכית להעברת נוזלים בלחץ בתחנות שאיבה ומערכות צנרת נלוות. הקיר המרוכב שלו משלב חיזוק של סיבי זכוכית עם מטריצת שרף תרמוסטית לחוזק מבני ועמידות בפני קורוזיה. יישומים אופייניים כוללים קווי פריקת משאבה, העברת שפכים ומערכות מים תעשייתיות. קוטר, דירוג לחץ, עובי דופן, מערכת שרף, אורך צינור וחיבורים מפורטים בהתאם לתנאי ההפעלה ושרטוטי הפרויקט.
יתרונות מרכזיים
עמידות בפני קורוזיה
ניתן לבחור את מערכת השרף על פי הרכב הנוזל, ריכוזו וטמפרטורת השירות עבור מים, שפכים ויישומים תעשייתיים מתאימים.
בנייה ספציפית ללחץ
בניית הקיר מותאמת לדרגת הלחץ ולתנאי התכנון הנדרשים. יש לקחת בחשבון לחץ הפעלה תקין ולחץ נחשולים צפוי במהלך הבחירה.
טיפול קל משקל
המשקל הנמוך יחסית של צינור FRP עוזר לפשט את תכנון ההובלה, המיקום וההתקנה עבור צינורות תחנת שאיבה.
תצורה גמישה
ניתן לתאם מידות, אורכים ופרטי חיבור עם שרטוטים מאושרים כדי להתאים לפריסת הצינור ולממשקי ההתקנה.
יישומים
קווי פריקה של משאבה
צינורות לחץ המובילים מים מתחנות שאיבה לרשתות ההולכה, רשתות הפצה או תהליכי טיפול במורד הזרם.
העברת שפכים
קווי שאיבה והעברה למערכות שפכים, עם בחירת שרף לפי הרכב הנוזלים ותנאי ההפעלה.
מערכות מים תעשייתיות
עיבוד צינורות זרימת מים והעברת מים כאשר המבנה המרוכב שנבחר תואם לתווך השירות.
תשתיות עירוניות
פרויקטים של העברת מים בלחץ וניקוז הדורשים צנרת מרוכבת עמידה בפני קורוזיה שצוינה לתנאי הפרויקט.
מפרט טכני
|
פָּרָמֶטֶר |
מפרט עזר |
|
קוטר צינור |
65–1500 מ"מ |
|
עובי דופן |
5-18 מ"מ |
|
לחץ עבודה |
עד 2.5 MPa |
|
טמפרטורת עבודה |
-45 מעלות עד 100 מעלות |
|
תִגבּוֹרֶת |
סיבי זכוכית |
|
מטריצת שרף |
שרף ויניל אסטר |
|
תהליך ייצור |
מתפתל נימה |
|
אורך צינור |
6 m / 12 m |
|
סוג חיבור |
אוגן / שקע |
חומרים ובנייה
חיזוק סיבי זכוכית
סיבי זכוכית מספקים את החיזוק המבני העיקרי ותורמים לביצועים המכניים של הצינור.
שרף מטריקס
השרף קושר את החיזוק ומעניק עמידות לתווך המועבר. שרף ויניל שונה מופיע בטווח הצינורות הקיים של GFRP; הבחירה הסופית תלויה בתאימות כימית ובטמפרטורה.
שכבה פנימית עמידה בפני קורוזיה
השכבה הפנימית מספקת את משטח המגע בנוזל. יש לבחור את הניסוח שלו עבור המדיום ותנאי ההפעלה המיועדים.
קיר מבני
הקיר המרוכב מוגדר כדי לעמוד בדרישות המימד והלחץ. בניית הקיר תלויה במפרט התכנון והייצור המאושרים.
אפשרויות התאמה אישית
מידות ואורך
ציין קוטר נומינלי, עובי דופן ואורך צינור כדי להתאים לפריסת הצינור ולשטח ההתקנה.
דירוג לחץ
ספק לחץ תכנון, לחץ הפעלה רגיל ותנאי נחשולים צפויים לבדיקה טכנית.
בחירת שרף
זהה את הרכב הנוזל, הריכוז במידת האפשר וטמפרטורת הפעולה כדי לבסס תאימות חומרים.
פרטי חיבור
ניתן לבדוק קצוות מאוגנים וסידורי חיבור אחרים מול מידות התאמת, דרישות מפרקים ושרטוטים מאושרים.
הפקה מבוססת ציור
ניתן להעריך תצורות מותאמות אישית מול שרטוטי פרויקט ויכולות ייצור מאושרות. מידות ודרישות ייצור מוסכמות לפני הייצור.
שיקולי בחירה
תנאי לחץ
אשר את לחץ התכנון והלחץ החולף הצפוי כדי לקבוע את הדירוג הנדרש עבור טווח הפעולה.
תאימות נוזלים
ספק את המדיום, הריכוז והטמפרטורה. פרטים אלה קובעים את ההתאמה של מערכת השרף המוצעת.
סביבת התקנה
זהה את תנאי ההתקנה מעל הקרקע, תת קרקעי או מקורה. עומסים חיצוניים, מרווחי תמיכה, עיגון וריסון צריכים להיות בהתאם לתכנון הפרויקט.
ממשקי צינור
ודא את מידות האוגן, סידורי המפרק, ניתוב הצינורות ונקודות החיבור לפני אישור שרטוטי הייצור.
ייצור ובקרת איכות
תהליך ייצור הצינורות משתמש בחיזוק סיבי זכוכית, הספגת שרף, סלילה מבוקרת ואשפרה ליצירת הקיר המרוכב. בדיקות איכות צריכות לאמת מידות שצוינו, מצב חזותי ודרישות מוצר רלוונטיות.
ניתן להגדיר בדיקות לחץ, רישומי בדיקת מימד ובדיקות נוספות בתכנית הבדיקה המוסכמת. תקנים ותיעוד ישימים מאושרים מול תצורת המוצר הספציפית ומפרט הפרויקט.
