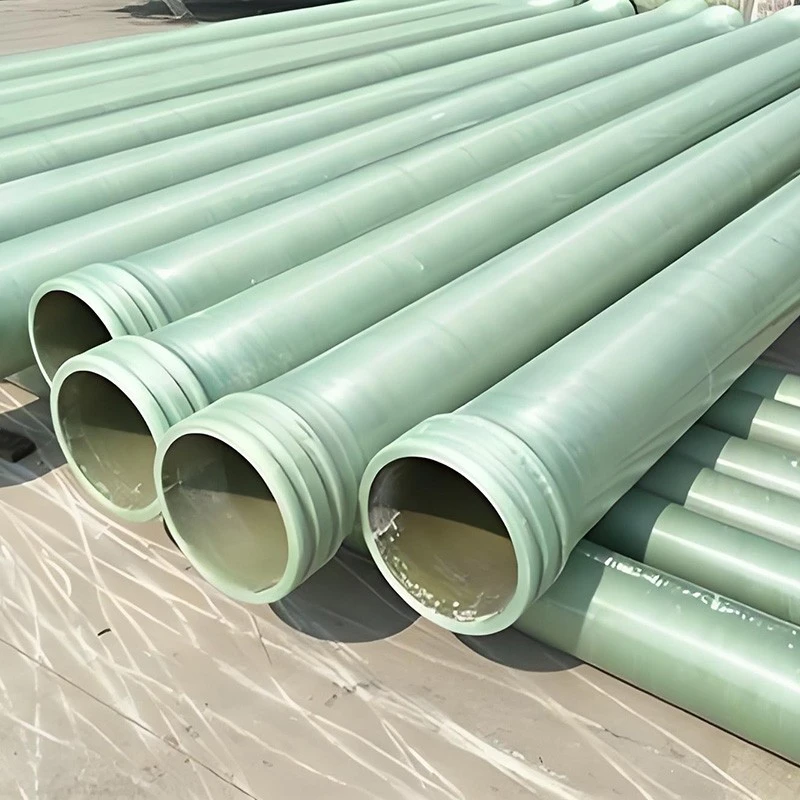

FRP Industrial Circulating Water Pipe הוא צינור שרף תרמוסטט מחוזק בסיבי זכוכית לזרימת מים בלחץ במערכות קירור ותהליכים תעשייתיות. הקיר המרוכב משלב חיזוק סיבי זכוכית עם מטריצת שרף שנבחרה לתנאי ההפעלה. היישומים כוללים מעגלי מגדל קירור, קווי מחליף חום, צינורות פריקת משאבות ורשתות חלוקת מים במפעל. קוטר, עובי דופן, דירוג לחץ, מערכת שרף, אורך הצינור ותצורת המפרק מוגדרים בהתאם לדרישות הפרויקט.
יתרונות מוצר מרכזיים
עמידות בפני קורוזיה
מטריצת השרף והשכבה הפנימית עמידה בפני קורוזיה עוזרים להגן על דופן הצינור מפני מים זורמים וכימיקלים לטיפול תואמים. בחירת החומר תלויה בכימיה של המים ובטמפרטורת הפעולה.
משטח פנימי חלק
קדח חלק תומך בזרימת מים ומסייע בהפחתת משקעי פני השטח. ביצועים הידראוליים בפועל תלויים במידות הצינור, מהירות הזרימה ותכנון המערכת.
מבנה קל משקל
הקונסטרוקציה המרוכבת תומכת בתכנון קל יותר של טיפול והתקנה בהשוואה למערכות צינור מתכתיות רבות.
גמישות עיצובית
ניתן לציין מידות צינור, דירוגי לחץ, מערכות שרף ופרטי חיבור בהתאם לתנאי השירות המיועדים.
יישומים
מי קירור תעשייתיים
קווי אספקת מים והחזרה זורמים המשרתים ציוד תהליך ומערכות קירור מפעלים.
מעגלי מגדל קירור
צינורות המחברים בין מגדלי קירור, משאבות מחזור וראשי הפצה.
קווי מחליף חום
קווי זרימת מים המשרתים מחליפי חום בטווח הלחץ והטמפרטורה שצוינו.
רשתות מים צמחיות
רשתות מים תעשייתיות וקווי הסתעפות למתקני ייצור ומערכות שירות.
צינורות פריקת משאבה
קווים בלחץ נבחרים על פי הפעלת המשאבה, לחץ ההפעלה ודרישות החיבור.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
קוטר צינור |
65–1500 מ"מ |
|
עובי קיר |
5-18 מ"מ |
|
לחץ עבודה |
עד 2.5 MPa |
|
טמפרטורת עבודה |
-45 מעלות עד 100 מעלות |
|
תִגבּוֹרֶת |
סיבי זכוכית |
|
שרף מטריקס |
שרף ויניל אסתר שונה |
|
תהליך ייצור |
פיתול נימה |
|
אורך צינור |
6 m / 12 m |
|
סוג חיבור |
אוגן / צימוד |
|
מידות מותאמות אישית |
DN 65–1500 מ"מ |
חומר ובנייה
חיזוק סיבי זכוכית
סיבי זכוכית מספקים את החיזוק העיקרי לקיר הצינור המרוכב.
שרף ויניל שונה
השרף קושר את סיבי החיזוק ומספק עמידות כימית המתאימה לתנאי השירות שצוינו.
שכבה פנימית עמידה בפני קורוזיה
השכבה הפנימית מפרידה בין המדיום במחזור לבין הקיר המבני. החומר שלו חייב להיות תואם להרכב המים ולכימיקלים לטיפול.
שכבת הגנה חיצונית
השכבה החיצונית מגנה על פני הצינור במהלך הטיפול והשירות. יש לציין דרישות חשיפה נוספות עבור סביבת ההתקנה המיועדת.
ייצור ובקרת איכות
דיוק ליפוף
חיזוק סיבי זכוכית ושרף מיושמים בתהליך סלילה מבוקר ליצירת דופן הצינור המרוכב.
אשפרה וגימור
הצינור נרפא וגימור כדי לעמוד במידות ודרישות פני השטח שצוינו.
בדיקת מימד
קוטר, עובי דופן, אורך ומצב פני השטח נבדקים מול מפרט המוצר המוסכם.
בדיקה ספציפית להזמנה
שיטות בדיקה, קריטריוני קבלה ורישומי בדיקה נדרשים מוגדרים על ידי המפרט הטכני המאושר ודרישות הפרויקט החלות.
אפשרויות התאמה אישית
מידות צינור
ציין קוטר נומינלי, עובי דופן ואורך צינור נדרש.
לחץ וטמפרטורה
ספק לחץ עיצובי, לחץ הפעלה רגיל, טווח טמפרטורות ודרישות גל לחץ.
מערכת שרף
בחירת החומר נבדקת מול כימיה של מים, כימיקלים לטיפול וטמפרטורת הפעלה.
חיבורים ושרטוטים
ניתן לעיין בפרטי חיבור, ממדי אוגן, פריסות צינורות ושרטוטים טכניים לפני הייצור. תצורות סופיות כפופות לאישור טכני וייצור.
חיבורי צנרת והתקנה
ניתן להעריך צימודים וחיבורי אוגן מול פריסת צינור, דרישות לחץ וממשקי ציוד.
מרווחי תמיכה, ריסון וחלוקת עומסים צריכים לפעול בהתאם לתכנון הצינור המאושר ולהוראות ההתקנה הרלוונטיות.
יש לכלול התנעות ועצירות של משאבה, עליות לחץ, תנועה תרמית ועומסים חיצוניים בתכנון הצינור.
אשר את מידות הצינור, קידוח האוגן, פרטי המפרק ונקודות חיבור הציוד לפני ההתקנה.
תקנים ותיעוד טכני
תקנים ודרישות בדיקה ישימים מאושרים עבור תצורת המוצר והפרויקט שנבחרו. התיעוד הטכני עשוי לכלול מפרטי מוצר, מידע על חומר, רישומי בדיקת מימדים ודוחות בדיקה ישימים, אם זמינים. האישורים הנדרשים והצהרות התאימות צריכים להיות נתמכים בתיעוד הרלוונטי למוצר המסופק.
