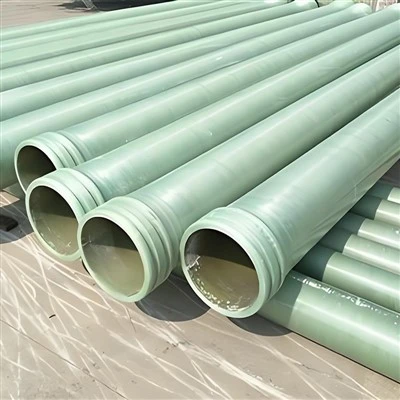

צינור העברת מים בלחץ FRP הוא צינור שרף תרמוסטי מחוזק בסיבי זכוכית להולכת מים בלחץ במערכות תעשייתיות ותשתיות. הקיר המרוכב שלו משלב חיזוק סיבי זכוכית עם מטריצת שרף שנבחרה לתנאי השירות. היישומים כוללים אספקת מים תעשייתית, זרימת מי קירור, טיפול במים ורשתות השקיה. קוטר, דרגת לחץ, מבנה קיר, אורך צינור וחיבורים מפורטים לפי חישובים הידראוליים, תנאי התקנה ושרטוטי פרויקט. תצורות מותאמות אישית זמינות עבור דרישות ספציפיות לפרויקט.
יתרונות מוצר מרכזיים
עמידות בפני קורוזיה
מטריצת השרף עוזרת להגן על מבנה הצינור בסביבות מים תואמות. בחירת שרף תלויה בכימיה של המים, בטמפרטורה ובתנאי החשיפה.
בנייה קלה
המבנה המרוכב מפחית את משקל הטיפול בהשוואה לתצורות רבות של צינורות מתכתיים, תומך בתכנון הובלה ובהתקנה באתר.
משטח פנימי חלק
המשטח הפנימי תומך בזרימת מים בחיכוך נמוך יחסית. ביצועים הידראוליים תלויים בקוטר הצינור, מהירות הזרימה, האביזרים ופריסה של הצינור.
תצורה גמישה
ניתן לציין מידות, אורכים וחיבורים של הצינור כדי להתאים לשרטוטי הפרויקט ולממשקי המערכת.
יישומים
אספקת מים תעשייתית
חלוקת מים בלחץ למפעלי תעשייה, רשתות שירות ומתקני ייצור.
מערכות מי קירור
צינורות מחזור המשרתים מגדלי קירור, מחליפי חום וציוד קירור תעשייתי.
טיפול במים
קווי הובלת מים למתקני סינון, טיפול ושימוש חוזר במים.
השקיה חקלאית
צינורות רשת וחלוקה בלחץ לאספקת מים חקלאיים.
תחנות שאיבה
קווי פריקה ומשאבה שנבחרו בהתאם ללחץ ההפעלה, דרישות הזרימה ותנאי הנחשול.
מפרט טכני
|
פָּרָמֶטֶר |
מִפרָט |
|
חומר צינור |
FRP |
|
קוטר מקסימלי |
4000 mm |
|
דירוג לחץ |
ספציפי לפרויקט |
|
עובי קיר |
5-18 מ"מ |
|
מערכת שרף |
שרף ויניל שונה |
|
תהליך ייצור |
סלילה מדויקת |
|
אורך צינור |
6 מ' או 12 מ' |
|
סוג חיבור |
צימוד או אוגן |
|
דרגת נוקשות |
SN 2500–SN 10000 |
|
הַתקָנָה |
מעל הקרקע או קבור |
חומר וייצור
חיזוק סיבי זכוכית
סיבי זכוכית מחזקים את הקיר המרוכב ותורמים לביצועים המכניים שלו בתנאי העמסה שצוינו.
שרף מטריקס
מערכת השרף נבחרת בהתאם לכימיה של המים, טמפרטורת ההפעלה ודרישות השירות.
פיתול נימה
סלילה מבוקרת בונה את דופן הצינור לקונסטרוקציה שצוינה. כיוון הסיבים ועובי הלמינציה תלויים בדרישות העיצוב.
בדיקת ייצור
בדיקות מידות ובדיקות חומר או ביצועים ישימות מוגדרות על ידי מפרט המוצר ודרישות ההזמנה.
אפשרויות התאמה אישית
עיצוב קוטר וקירות
ציין קוטר נומינלי, לחץ עיצובי וקשיחות נדרשת כדי לקבוע את תצורת הצינור.
אורך צינור
אשר את האורכים הנדרשים מול מגבלות ההובלה, שטח ההתקנה ומיקומי המפרק.
פרטי חיבור
ספק מידות התאמה, דרישות אוגן, סידורי איטום ושרטוטי חיבור לסקירת הממשק.
בחירת שרף
זהה את הנוזל המועבר, טווח הטמפרטורה והחשיפה הכימית הרלוונטית לתמיכה בבחירת החומר.
ייצור מבוסס ציור
שלח שרטוטים טכניים ומפרטי פרויקט לבדיקת מימד ואישור ייצור.
מדריך לבחירת צינור
תנאי לחץ
ספק לחץ הפעלה, לחץ תכנון ולחץ נחשול צפוי מהפעלת המשאבה או סגירת השסתומים.
דרישות הידראוליות
ציין זרימת עיצוב, קוטר צינור ואובדן לחץ מותר כדי לתמוך בהערכה הידראולית.
תנאי התקנה
זיהוי עומק קבורה, תמיכת קרקע, עומסים חיצוניים, מרווחי תמיכה ושיטת התקנה.
כימיה של מים
ספק הרכב נוזלים, טמפרטורת הפעלה וכימיקלים לטיפול לבדיקת תאימות שרף.
ממשקי מערכת
כלול פריסות צנרת, מיקומי התאמה וממדי חיבור כדי לצמצם פערי התקנה.
בקרת איכות ותיעוד
בדוק קוטר, עובי דופן, אורך וממדי חיבור מול שרטוטים מאושרים.
אשר את השרף וחומרי החיזוק שצוינו באמצעות תיעוד ייצור זמין.
הגדירו את שיטת הבדיקה, לחץ הבדיקה וקריטריוני הקבלה בהתאם למפרט המוצר הרלוונטי.
אשר את הזמינות של רשומות ממדים, תיעוד חומר ודוחות בדיקה רלוונטיים עבור ההזמנה.
תקנים והסמכות
תקנים ודרישות בדיקה ישימים נקבעים על פי תכנון הצינור, תנאי ההפעלה ומפרטי הפרויקט.
מפרטי חומר, דרישות ממדים וקריטריונים לבדיקת לחץ נבדקים מול הדרישות המוסכמות לכל פרויקט. ניתן לאשר מסמכים טכניים רלוונטיים ורישומי בדיקה במהלך סקירה טכנית.
תביעות התאמה למוצרים ואישורים נעשים רק כאשר הם נתמכים בתיעוד החל על תצורת הצינור שצוינה.
שאלות נפוצות
